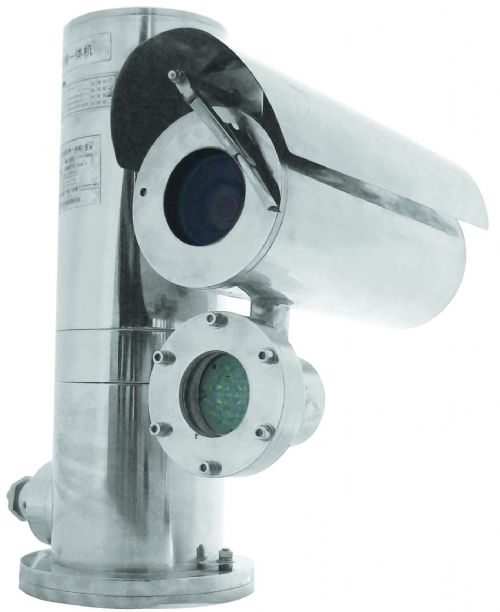

矿用隔爆型一体化摄像仪

价格：电询 产地：常州 品牌：佐安 型号：KBA168 规格：标准 江阴市西邦德建材有限公司 在线咨询

详情介绍更新时间：2012/7/18 10:22:49

　　本产品按照标准GB3836-2000、MT 209-90、MT 210-90的相关内容设计制造。该产品能在有瓦斯和煤尘爆炸危险的煤矿井下环境中使用, 根据主机发出的控制信号指令分别实现摄像仪的上下左右转动、雨刮控制及其内摄象机的光圈、变焦、聚焦调整等多种控制功能。在使用前请阅读和理解本说明书中的各项内容，以能正确使用。不正确的使用，将造成不正常的运行或引起故障和降低寿命。
　　　请务必将本使用说明书妥善保管，以备随时使用。
　　　1.设备正常使用环境条件：
　　　1．设备使用环境条件：
　　　环境温度　0～+40℃；
　　　相对湿度　≤95％（＋25℃）；
　　　大气压力　80～106kPa；
　　　无显著振动和冲击的地方；
　　　有瓦斯和煤尘爆炸危险的煤矿井下。
　　　2．防爆标志：
　　摄像仪为隔爆型，防爆标志为“ExdⅠ”。
　　
　　　3．型号及含义：
　　 KB　　　A　　 168



2　功能
　　摄像仪具有辅助光源功能，光源等级≥550 Lux；可接受RS485控制信号完成水平（0～360°连续旋转）、俯仰（0～180°+20°）的全方位旋转以及镜头变倍、雨刷开停等工作；能将采集到的图像转换为视频信号输出。
　　
3　技术指标
3.1供电电源
　　工作电压：AC127V；
　　输入视在功率：50 VA。
　　
3.2通讯信号（与KTG120矿用隔爆型光端机或KXB127矿用隔爆型摄像用控制器通讯）
　　路数：1路
　　通信方式：RS485
　　波特率: 2400 bps
　　通信信号工作电压峰-峰值： 2～10V
　　传输距离：1km（采用MHYVRP通信电缆，截面积1.5㎜2）
　　
3.3在2 Lux环境照度下：
　　
　　灰度： 大于7级
　　清晰度：350TVL
　　视频信号峰峰值：1V（正极性，全电视信号，75Ω不平衡负载）
　　视频信号值：0.7±0.2V
　　同步信号值：0.3±0.1V
　　
3.4旋转转速
　　水平：12°±2°/s　　　 俯仰：9°±3°/s。
　　
3.5旋转角度
　　水平：0～360°连续旋转 　俯仰：0～180°+20°。
　　
3.6辅助控制
　　　开/停（雨刷除尘）。
