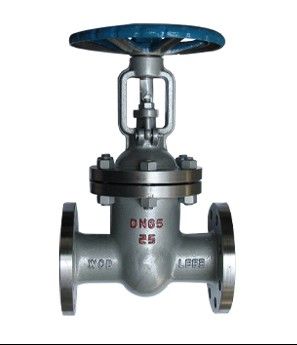

Z41H铸钢闸阀

价格：电询 永嘉县双雄阀门有限公司 在线咨询

详情介绍更新时间：2012/6/4 15:07:06

用途

广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置

产品概述
高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

执行标准

设计规范：GB/T 12234

结构长度：GB/T 12221

连接法兰：JB/T 79

试验与检验：JB/T 9092

压力-温度：GB/T 9131

产品标识：GB/T 12220

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小

2、密封面采用不锈钢和硬质合金，使用寿命长

3、采用柔性石墨填料、密封可靠，操作轻便灵活

4、驱动方式为手动、气动、电动、齿轮传动

5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

结构特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

性能规范

型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质

强度水（MPa）
密封（水）空气（MPa）
低压密封空气（MPa）

ZAH-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
硝酸类

Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
醋酸类

Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
硝酸类

Z41W-60P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类

主要零件材质

零件名称
ZG1Cr18Ni9Ti
304　　CF8
ZG00Cr18Ni10
304L　　CF3
ZG1Cr18Ni12Mo2Ti
316　　CF8M
ZG00Cr17Ni14Mo2
316L　　 CF3M

阀体/阀盖
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9Mo2
00Cr18Ni10Mo2

闸板
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9Mo2
00Cr18Ni10Mo2

阀杆
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9Mo2
00Cr18Ni10Mo2

阀杆螺母
铝青铜

填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织

垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE

压盖
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9Mo2
00Cr18Ni10Mo2

螺栓
不锈钢

螺母
不锈钢

手轮
球墨铸铁、铸钢




Z41H铸钢闸阀订货须知

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的*为您审核把关

4.本公司可以根据用户的特定要求配置电动，气动驱动装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
