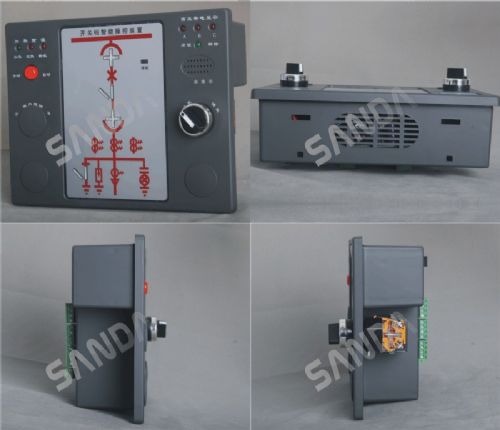

CAKJ-KZQ-2001开关柜智能操控

价格：电询 产地：株洲醴陵 品牌：三达 型号：CAKJ-KZQ-2001 规格：78*256 株洲三达电子制造有限公司 在线咨询

详情介绍更新时间：2012/9/8 14:18:37

技术指示
相对湿度≤9 5 ％ R H
断路器状态指示（无源触点输入）
1、装置工作电源：A C / D C 2 2 0 V±1 0 ％ 5 0 H Z 加热器工作电源: A C 2 2 0 V±1 0 ％ 5 0 H z
2、工作环境：温度- 2 0 - - 5 0℃
3、功耗: ≥1 0W
4、抗电强度：外壳与端子间大于A C 2 0 0 0 V
5、绝缘性能：外壳与端子间大于1 0 0 MΩ
6、模拟指示说明：
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
断路器位置指示（无源触点输入）
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
弹簧储能指示（无源触点输入）
触点闭合，红色灯亮，表示已储能
接地闸刀位置指示（无源触点输入）
触点闭合，红色模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
7、高压带电指示部分
L E D启辉电压（K V）：母线电压×0 . 1 5~0 . 6 5 闭锁启控电压（K V）:母线电压×0 . 6 5
8、温、湿度控制部分
传感器路数：两路凝露+两路温度( A型) : 一路凝露+一路温度( C型)
逻辑关系：当温度< 5度或湿度> 9 3 ％ R H时启动加热(两路加热) ,当温度> 1 5度时停止加热
当温度> 4 0度时系统强制停止加热,过热指示灯亮,过热输出接点闭合
断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合
手动加热开关:开关可处于自动或手动两种状态,通常是在自动状态,此时温湿度
控制逻辑同上,当按下开关后,则处于手动强制加热状态.
9、智能防误提示功能
当手车处于试验位置与工作位置之间，此时断路器处于合闸状态时，有“请分断路器”的语音提示，直至断路器分闸操作后止；当手车处于试验位置与工作位置之间或处于工作位置时，如接地开关误被

强制合闸，有“请分接地开关”的语音提示，直至接地开关分闸操作后止；当以上两种情况同时发生时，有“请分断路器、请分接地开关”的语音提示。
1 0、通讯功能
本设备具有R S 4 8 5通讯接口,可实时传送手车位置状态、断路器位置状态、弹簧储能状态、接地开关状态、是否低温加热、是否过热报警等一系列参数。
1 1、其他辅助功能
本装置面板上，按用户*要求可选配分/合闸万转开关、远方/就地万转开关、储能及柜内照明开关, 用户可直接在本装置上进行相关操作。
