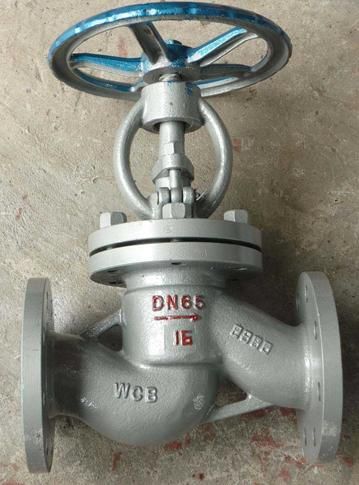

铸钢法兰截止阀

价格：75元/台 产地：浙江温州 品牌：上海欧正 型号：J41H-16C 规格： DN15 温州泓日阀门有限公司 在线咨询

详情介绍更新时间：2013/8/13 14:45:50

铸钢法兰截止阀也叫截门，是使用*广泛的一种阀门！它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。【国标碳钢截止阀】的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

铸钢法兰截止阀概要

　　铸钢法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

　　截止阀开启时，阀瓣的开启高度，为公称直径的25％～30％时，流量已达到*大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。

截止阀具有以下优点
　　1、结构简单，制造和维修比较方便。

　　2、工作行程小，启闭时间短。

　　3、密封性好，密封面间磨擦力小，寿命较长。

　　截止阀的缺点如下：

　　1、流体阻力大，开启和关闭时所需力较大。

　　2、不适用于带颗粒、粘度较大、易结焦的介质。

　　3、调节性能较差。

　　法兰截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

　　截止阀的结构形式：

　　截止阀阀体的结构形式有直通式、直流式和直角式。直通式是*常见的结构，但其流体的阻力*大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。


用途和性能规范
　　 压力等级 常温试验压力（Mpa)
壳体 密封 低气压密封
公称压力(Mpa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
适用温度 -40~+80℃
适用介质 天然气， 液化石油气等
　本阀门使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置

操作原理和结构说明
　　1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到*高点上密封起作用。


　　2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

　　3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好.

结构与安装注意事项　　截止阀的结构形式：

　　截止阀阀体的结构形式有直通式、直流式和直角式。直通式是*常见的结构，但其流体的阻力*大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

　　截止阀的安装与维护应注意以下事项：

　　1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

　　2、手轮、手柄及伟动机构，不允许作起吊用。

　　3、介质的流向应与阀体所示箭头方向一致。

截止阀的操作　　对于截止阀，不但要会安装和维护，而且还要会操作。

　　启闭截止阀，用力应该平稳，不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。

　　当截止阀全开后，应将手轮倒转少许，使螺纹之间严紧，以免松动损伤。

　　管路初用时，内部脏物较多，可将截止阀微启，利用介质的高速流动，将其冲走，然后轻轻关闭（不能快闭、猛闭，以防残留杂质夹伤密封面），再次开启，如此重复多次，冲净脏物，再投入正常工作。

　　常开截止阀，密封面上可能粘有脏物，关闭时也要用上述方法将其冲刷干净，然后正式关严。

　　如手轮、手柄损坏或丢失，应立即配齐，不可用活络板手代替，以免损坏阀杆四方，启闭不灵，以致在生产中发生事故。 　
