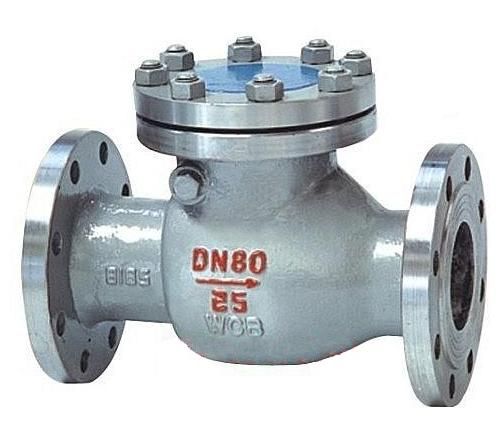

铸钢旋启式止回阀

价格：55元/台 产地：浙江温州 品牌：上海欧正 型号：H44H-16C 规格：DN15 温州泓日阀门有限公司 在线咨询

详情介绍更新时间：2013/8/13 14:45:56

铸钢法兰旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

　 用途　　旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
　　适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。


主要材质
　　碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL625）、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料


标准与规范
　　1、设计与制造：API594、API6D、JB/T8937


　　2、结构长度：API594、API6D、DIN3202、JB/T8937

3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74


　　4、试验与检验：API598、JB/T9092


　　5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47


结构特点
　　1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8


　　2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20


　　3、阀瓣关闭快速，水锤压力小


　　4、水平或垂直管道均可使用，安装方便


　　5、流道通畅、流体阻力小


　　6、动作灵敏、密封性能好


　　7、阀瓣行程短、关阀冲击力小


　　8、整体结构、简单紧凑、造型美观


　　9、使用寿命长、可靠性高


　　1 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面


　　2 结构说明


　　A 结构形式：旋启式单阀瓣


　　B 驱动方式：对焊连接


　　C 连接形式：对焊连接


　　D 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。


　　（一）维护与保养


　　1该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。


　　2 存放月运输时启闭件应处于关闭装置，同时应做好以下工作：


　　a 阀瓣应固定于开启位置


　　b 通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；


　　c 汽缸部位进行适当的包装防护、防震和防碰；


　　d 阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。


　　3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。


　　安装与使用　


　　1 抽汽止回阀垂直安装在水平管道上，使用是一般处于全开状态。


　　2 旋转式止回阀应*安装在水平官道上，也可安装在管内介质自下而上流动的垂直管道上。


　　3安装前应先进行以下工作


　　A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；


　　B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；


　　4安装时介质的流向必须限制。


　　5 通过管路的介质不应带有硬质颗粒，以免损伤密封面


　　6 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。


　　我公司是一家不锈钢，铸钢止回阀、截止阀、闸阀、球阀等阀门产品的专业生产厂家。公司拥有专业的生产设备和检测仪器，产品畅销国内外市场,欢迎各界朋友莅临指导、参观和业务洽谈

　　本公司郑重承诺：

a.　　 产品的各项性能达到国家标准及有关优等品的规定标准。

b.　　 产品到货后,顾客验收过程中，如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。

c.　　 在正确安装，使用的条件下，产品出现种类质量问题如确系本公司
