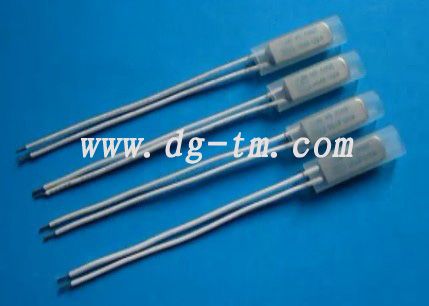

9700马达温度开关/热保护器

价格：电询 产地：东莞市 品牌：泰美 型号：BW9700 规格：15*8*4 东莞市泰美电器有限公司 在线咨询

详情介绍更新时间：2015/6/25 11:29:04

●BH热保护器应用领域:
⑴ 塑封电机温度保护器
⑵ 灯具温度开关
⑶ 电池组温控开关
⑷ 真空清洗机温控器
⑸ PC板继电器
⑹ 变压器自恢复保险丝
⑺ 家用电器突跳式温控器
⑻ 散热风扇保险丝
⑼ 水泵过热保护器
⑽ 电加热器具温保器、镇流器可恢复保护器

●BH热保护器竞争优势
⑴ 体积小，便于安装
⑵ 速动型双金属片，反应速度快
⑶ 防真空浸漆工艺

●BH热保护器结构及保护原理
　　BH型系列热保护器是由导热塑料外壳，焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。
说明：BH系列均采用统一机芯，型号之分仅为外壳的外形尺寸不同。
●BH热保护器安装及外形尺寸


产品型号BH 长
L 宽
W 高
H 导线Leads
BH 15.0±0.4 7.3±0.2 3.9±0.1 导线为AWG20#、22#硅胶线和AWG22#电子辐照线和镀锡裸铜线，特殊要求可专业制造


●BH热保护器A-C曲线图　　　　
临界脱扣电流与周围温度曲线（选择保护温度时应同时考虑电流效应）

●BH热保护器性能参数
规格
Type 动作温度范围
Open Temperature Range 规格Type 动作温度范围
Open Temperature Range
50℃ 50±5.0℃ 100℃ 100±5.0℃
55℃ 55±5.0℃ 105℃ 105±5.0℃
60℃ 60±5.0℃ 110℃ 110±5.0℃
65℃ 65±5.0℃ 115℃ 115±5.0℃
70℃ 70±5.0℃ 120℃ 120±5.0℃
75℃ 75±5.0℃ 125℃ 125±5.0℃
80℃ 80±5.0℃ 130℃ 130±5.0℃
85℃ 85±5.0℃ 135℃ 135±5.0℃
90℃ 90±5.0℃ 140℃ 140±5.0℃
95℃ 95±5.0℃
说明：复位温度为标准动作温度值的2/3,公差为±15℃，或由用户*。

●BH热保护器安装一览
　
●BH热保护器产品说明
BH型系列热保护器，广泛用于工业、家用电器的塑料电机及电气设备，防止因过流、过热而产生的非正常工作提供有效可靠的安全保护。外壳才采用耐高温，热传导快的高强度PBT工程塑料制造，适用于塑封电机外置式安装及家用电器的安全保护。
