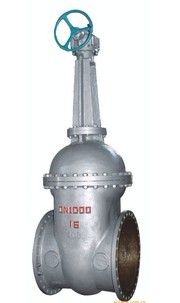

Z41H法兰闸阀

价格：650元/台 产地：温州 品牌：利丰 型号：Z41H-10C/16C/25C/40C/Z45H 规格：DN300-DN1400 浙江利丰阀门制造有限公司 在线咨询

详情介绍更新时间：2015/3/30 12:21:04

1、国标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。

2、国标铸钢闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

3、高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

结构特点：

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
一、国标电动法兰闸阀电装型号规格主要尺寸
1.6MPa DN L D D1 D2 b n-Φd 电装型号 L1 H
 40 200 145 110 85 16 4-Φ18 DZW10 590 595 365
 50 250 160 125 100 16 4-Φ18 DZW10 590 653 365
 65 265 180 145 120 18 4-Φ18 DZW10 590 665 365
 80 280 195 160 135 20 8-Φ18 DZW15 590 725 365
 100 300 215 180 155 20 8-Φ18 DZW20 590 787 365
 125 325 245 210 185 22 8-Φ18 DZW20 590 934 365
 150 350 280 240 210 24 8-Φ23 DZW20 590 955 365
 200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365
 250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470
 300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470
 350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470
 400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550
 450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550
 500 700 705 650 608 44 20-Φ34 DZW180 830 2234 550
 600 800 840 770 718 48 20-Φ41 DZW250 870 2432 320
 700 900 910 840 788 50 24-Φ41 DZW250 870 2489 320
 800 1000 1020 950 898 52 24-Φ41 DZW350 1170 2643 570
 900 1100 1120 1050 998 54 28-Φ41 DZW500 1170 2935 570
 1000 1200 1255 1170 1100 56 28-Φ18 DZW500 1170 3410 570
