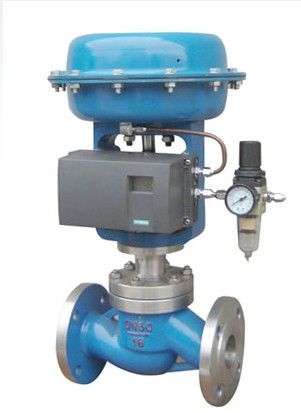

ZJHP精小型气动单座调节阀

价格：电询 产地：温州 品牌：新欧 型号：ZJHP 浙江新欧自控仪表有限公司 在线咨询

详情介绍更新时间：2012/3/26 8:38:21

ZJHP/M精小型气动薄膜(单座）套简调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

特点：
1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性强，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
6.ZJHPW型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。
7.ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合

主要零件材料:
阀体、阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

信号范围 (kPa)
20 ～ 100 、 40 ～ 200 、80 ～ 240
气源压力 (MPa)
0.14 、 0.25
固有流量特性
直线、等百分比
固有可调比
50
允许泄漏量
硬阀座不平衡型： IV 级 软阀座： VI 级
公称压力 PN(MPa)
1.0 、 1.6 、 4.0 、 6.4
工作温度 ( ℃ )
常温型
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
散热型
-40 ～ 450 、 -60 ～ 450
高温型
300 ～ 560
低温型
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
本产品性能指标贯彻GB/T4213-92标准


订货须知:
1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
