超声波明渠流量计,明渠污水流量计

价格：6000元/套 产地：西安 品牌：上太 型号：STM 陕西上太自动化仪表有限公司 在线咨询

详情介绍更新时间：2016/1/12 10:23:55

西安上太仪表专业研发、生产及销售高品质明渠流量计、污水流量计，欢迎致电洽谈

非满管状态流动的水路称作明渠(open channel)，测量明渠中水流流量的仪表称作明渠流量计。明渠流量计应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

我公司生产的STM系列明渠流量计具有同介质非接触测量，节省场地，工作可靠，量程比宽等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。

1、明渠流量计基本原理
当被测介质全部通过巴歇尔槽形成自由流时，其流量与巴歇尔槽上游水位的关系为Q=C×Hn 式中C、n为节流系数，H是上游水位高度，通过测量水位的高度再进行一系列换算就可以得出相应的瞬时流量

2、明渠流量常用型号与流量范围
┌──────────────────────────┐
│流量计型号│流量范围（T/h）
├──────────────────────────┤
│STM—20│0.32～20
├──────────────────────────┤
│STM—50│0.65～50　
├──────────────────────────┤
│STM—100│2.77～115
├──────────────────────────┤
│STM—400│5.40～400
├──────────────────────────┤
│STM—900│9.00～900
├──────────────────────────┤
│STM—1500│12.6～1500
├──────────────────────────┤
│STM—2250│16.2～2250
├──────────────────────────┤
│STM—3000│45.0～3000
└──────────────────────────┘


3、主要技术指标
┌──────────────────────────────┐
│流量范围│ 0—50000M3/小时│功　　耗： <10W
├──────────────────────────────┤
│环境温度│ —40℃～55℃ │精度等级： ±2.5％F.S
├──────────────────────────────┤
│显示方式│ LED数码管显示│ 电　　源： 220VAC
├──────────────────────────────┤
│累计流量│ 断电数据不丢失 │通讯方式： RS232接口（选配）
├──────────────────────────────┤
│防护等级│ IP65 │输出信号： 4～20mA
├──────────────────────────────┤
│测流槽形式及材质│巴歇尔槽；PVC，玻璃钢，不锈钢
└──────────────────────────────┘

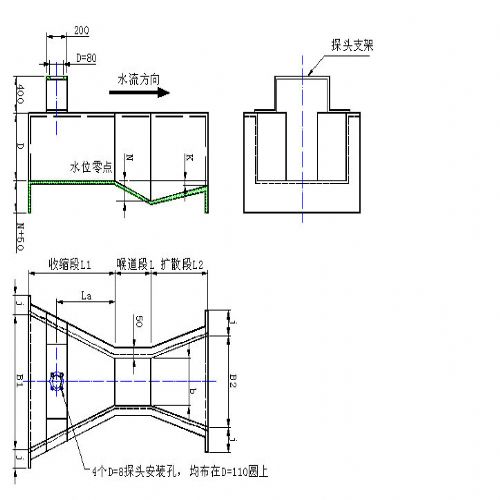

【巴歇尔槽结构】
　　　 巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的*大流量，从“附录一巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。

巴歇尔槽尺寸：（摘自JJG 771-90）


西安上太仪表感谢您关注本公司产品！依托古都西安坚实的工业基础、强大的科研能力，汇集西部尖端人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品。我们郑重承诺，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。
