QTY9-18型液压全自动砖机

价格：电询 产地：孝感 品牌：金来宝 型号：QTY9-18 武汉中材建科建材设备有限责任公司 在线咨询

详情介绍更新时间：2014/3/21 17:18:40

设备优点：
•采用台振与模振全方位振动形式，使砖的密实度更强，为了能让振动力均匀传播，下振动采用双向振动，两个油压马达使两个振动箱互相联系。

•料车机构采用螺旋网状结构，以达到料车布料均匀，缩短运行时间，从而缩短成型周期。

•功能齐全，技术先进，适合生产各型混凝土砌块、标砖、多孔砖、路面砖，产品质量好，抗压力高，尺寸精确等优点，另加二次布料装置能生产多种彩面砖、彩面植草砖及路沿砖等。

•主机架宽便于布料，成型块数多，为使压力均匀，采用三油缸加压，压力可达100T。中间采用小油缸，可提高左右油缸的运行速度，提高生产力。

•适用于砂、石屑、矿渣、煤矸石、煤灰、粉煤灰、炉底渣及废弃建筑垃圾等。

•该机实现机、电、液一体化，PLC电脑自动控制，全程监控每一环节，实现故障自锁，故障检测与产量统计。具*的环保性能。
　　　

生产规模：

①用地面积:12000m2(生产用房500m2，库房800m2，办公室100m2，场地10600m2)
②工人：8人
③水电：生产用水12吨/天，380V电力，总装机容量85KW，平均功效50KW



生产线投资明细表：
生产线组成 数　量 价格（万元）
QTY9-18型液压砌块成型机 1 45.9
电脑控制台 1
送板机 1
液压站 1
布料机 1
出砖平台 1

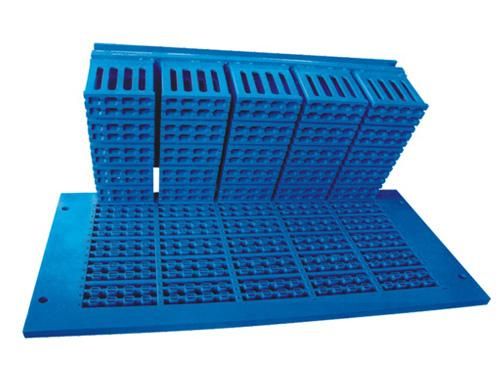

随机模具 1
随机配件和工具 1
皮带输送机Ⅱ型 1
JS750双卧式轴搅拌机 1
升降板机 1
三级配料系统(电子计量) 1
8小时产 240*115*53Mm的标砖10万块，产390*190*190mm的空心砖 200立方。
生产线技术参数：
成型周期 S 15-20s
成型面积 mm 1280x600mm
激振力 KN 80KN
厂房面积 m2 500m2
主机功率 kw 42kw
主机重量 T 13.5T
装机容量 KVA 100KVA
外形尺寸 mm 3010x2600x2950mm
托板尺寸 mm 1350x720x25mm

可生产砖型 砖型尺寸 成型块数
空心砌块
390×190×190 　　9
多孔砖
240×115×90 　　25
标砖
240×115×53 　　 50
路面砖
200×100×60 　　 33

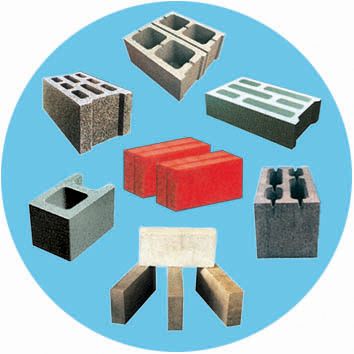

制造砖产品（部分）：




三缸压头
压头上装有三个油缸，中间缸保证下降和提升速度，两边的油缸保证压头的压力。


电器控制部分
PLC与触摸屏选用德国西门子产品，成型机与叠砖机共用一台电控柜集中控制，使操作简单，故障容易诊断。



主机侧面
机台上下滑块用厚板制作，立柱套与滑块用螺丝连接，更换铜套方便。


脱模同步机构
脱模同步机构用齿轮与齿条传动，机械强制两个脱模缸同步，使模提升下降更稳。


机架材料
机架采用厚壁矩形焊特殊焊接，结构坚固耐用。


叠砖机
叠砖机提升电机选用带锥形转子制动电机，提升链条选用16A链条，链条的承载高达6T。机架采用厚壁矩形焊特殊焊接，使机台更加稳定。
