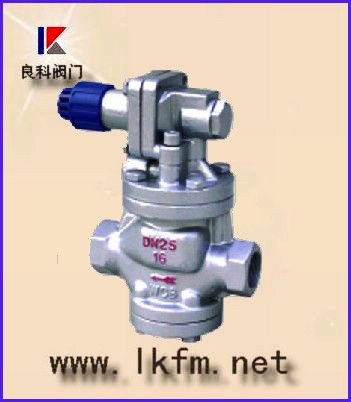

YG13H/Y型内螺纹高灵敏度蒸汽减压阀

价格：电询 永嘉良科阀门制造有限公司 在线咨询

详情介绍更新时间：2011/12/28 18:28:48

产品特点：内螺纹高灵敏度蒸汽减压阀产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

二、内螺纹高灵敏度蒸汽减压阀结构特点和用处：

　　内螺纹高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
内螺纹高灵敏度蒸汽减压阀产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。

三、内螺纹高灵敏度蒸汽减压阀主要技术参数和性能指标：

公称压力(Mpa)
1.0
1.6

壳体试验压力(Mpa)*
1.5
2.4

密封试验压力(Mpa)
1.0
1.6

*高进口压力(Mpa)
1.0
1.6

出口压力范围(Mpa)
0.04-0.6
0.04-1.0

压力特性偏差(Mpa)△P2P
GB12246-1989

流量特性偏差(Mpa)P2G
GB12246-1989

*小压差(Mpa)
0.05
0.07

渗漏量
GB12245-1989


*：壳体试验不包括膜片、顶盖

四、内螺纹高灵敏度蒸汽减压阀主要零件材料：

零件名称
零件材料

阀体 阀盖 底盖
WCB

阀座 阀瓣
2Cr13

缸套 活塞
铝铁青铜

膜片
PH15-7Mo

活塞环
对位聚苯

导阀座 导阀瓣
2Cr13

主阀弹簧
50CrVA

导调主弹簧
50CrVA

调节弹簧
60Si2Mn


五、内螺纹高灵敏度蒸汽减压阀流量系数(Cv)：

DN
15
20
25
32
40
50

Cv
1
2.5
4
6.5
9
16
