LED全彩外露灯串,露发光字,冲孔铁皮字

价格：电询 深圳市惠红兴光电科技有限公司 在线咨询

详情介绍更新时间：2011/12/8 16:06:17

一、产品特点：

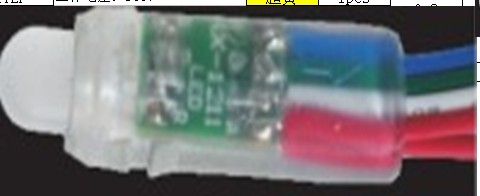

1、HHX-2091全彩外露灯：一串灯就可以达到七彩漸变、跳变、流水、追逐、掃描、写字等效果。根据不同的安裝方式，可組成变化不同的顏色的字符、图案等动态效果。
2、特殊卡口设计，打孔后直接安装，安装时间迅速。具有安裝方便、高亮度、安全节能、寿命长、衰減少等特点。适用于外露数码七彩发光喷吸塑各种照明设施的內外发光源、异形显示屏、可代替霓虹灯广告招牌。
3、各种板材打孔均可使用（例如电解板，铝塑板，铁板，不锈钢板等）。
4、其红黄芯片采用台湾晶元，白色.蓝色.绿色采用台湾广镓光亮度强、光色一致性佳、色彩饱和度好、寿命长、衰减低等特点，保证产品品质。
5、全彩灯采用三线制串联连接方式用相应控制器可实现全彩渐变.跳变.流水.追逐.扫描.写字等效果；
6、根据不同的安装方式，可组成全彩变化的字案和动画，广泛应用于城市景观.风景名胜.道路桥梁.建筑轮廓.娱乐场所.广告.招牌.室内装饰等美化.亮化工程.
7、采用*新的带恒流驱动.4096灰度等IC驱动，与采用6903IC等老的32灰度等级的产品相比，色彩效果更加丰富，而恒流的好处是线路上的压降对像素灯的亮度没有影响并使灯的亮度更均匀，不会出现亮暗不均的现象，其全密封防水结构独特防水处理工艺.确保灯在户外环境下工作的稳定性，使用寿命长.不易损坏.降低电能损耗.亮度高.装饰效果好.
8、采用*得环保材料，利于环保的。外壳采用抗紫外线.抗老化的PVC胶.耐寒耐高温，延长使用寿命；本产品已取得SGSYW认证。
二、产品说明：
1、铁皮子的冲孔要求：冲孔直径为12mm偏上线，在排列字打孔文件的时候每个字之间的孔位必须要按行列对齐，否则做出來的动画效果是錯位的，孔位阵列之后就不能用手动去移动，只能把字变形。
2、控制系統：采用SD卡存储方式，一个控制器*多可控制2000个灯。还可采用电脑同步（同时播放）控制系統。
一串灯有50个灯，灯与灯之间的连接线是4P的彩排线，颜色依次为红白线蓝（紅色线为DC2V，白色线为GND也就是-5V，綠色线为数据线DAT信号线，藍色线为时钟CLK信号线）每一串灯的头部用三心公线连接为信号输入（IN）线，尾部用三心母线连接为信号輸出（OUT)线。灯底部的线路板分别有两面，有一个黑色IC焊接线的那一面为信号輸入（IN)线，没有黑色IC焊接线的那一面为信号輸出端（OUT）线。
3、有可能出现的问题的处理方法：所有的灯都亮但是程序花样不跑动；这就先检查SD卡考入的程序是否有选FAT的格式化，并确认程序是解压后的LEDPRG1文件，SD卡是否完全插紧.再检查控制器侧面的开关是否关掉。其次检查控制器右侧有8个小拨码器（从右边往左边分别是12345678），其中1234是速度，5是花样，正常是125靠外，其他靠里面。如果一串灯里面有机颗跑动，后面的不跑动，请在断电时将正常跑动的那颗灯和它后面那颗不跑动的灯一起换掉就OK.
三、技术参数及安装注意问题
编　号： HHX-2091
电压：DC5V
功率：0.3W/个
工作温度：-45℃-65℃
孔径：12MM
抗衰減度：1000小時3%-5%
防水等级：IP68
外壳材料：透明PVC
像素配置：红、绿、蓝
控制系统：SD卡存储/实时播放
IC：3001/3008
灰度等级：256-4096
1、有IC面为输入端,没IC为输出
2、普通控制器可控制2000个灯,超过2000灯需要加分控进行控制,数量特大使用主控
加分控控制
3、电源*多串联50个灯,超出50个灯需要并联输入电源
4、设计招牌时须按行或列钻孔（横竖间距相同）,以方便设计动画效果,须按
设计图纸顺序安装灯.
5、程序使用储存卡储存方式，更换程序时必须使用FAT方式格式化储存卡，
然后再把新程序复制进去。
6、接线方式：
（1）2091点光源，1串50个。每个单个可单独使用，每一个点光源上两边都至少有四根线，其中红.黄分别是DC5V正负极，蓝绿《黄》是信号线。灯的一面有芯片的是输入端，另一端是输出端。输入端的四根线连的必须是连接的就是输出端，同样，有输出端的必须连接的是输入端。每两个2091灯线都是这样接。红白线接电源，蓝绿接控制器，在安装过程中，每50个外露灯的电源线必须再接到开关电源。信号线继续往前串。如果有2台或以上的开关电源，在安装接线的时候，除电源跟点光源正常接线外每个电源之间都用一根线把几个电源的负极串起来。正极不能接！！！
（2）从控制器接的*一个点光源，的线必须是5根线
