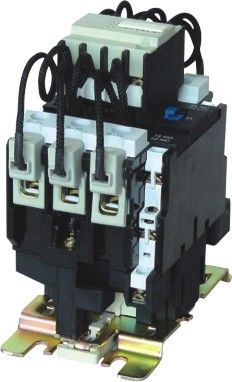

CJ19切换电容器接触器
![]() |
-
香港施耐德CJ19切换电容器接触器型号规格:CJ19-25/11.02.20‖CJ19-32/11.02.20‖CJ19-43/11.02.20‖CJ19-50/12. 21‖CJ19-63/12. 21‖CJ19-95/12. 21‖LC1-DK25/11.02.20‖LC1-DK32/11.02.20‖LC1-DK43/11.02.20‖LC1-DK50/12. 21‖LC1-DK63/12. 21‖LC1-DK95/12. 21‖
1、适用范围
香港施耐德CJ19切换电容器接触器*于投入切换低压并联电容器,广泛应用于交流50Hz或60Hz,电压至380V的无功率补偿设备中,接触器附有抑制涌流装置,能有效地减少合闸涌流对电容的冲击和减低开断瞬间的操作过电压,可代替原来由一只接触器和三只限流电抗器组成的切换装置,体积小,重量轻,通断能力强,安装方便。CJX2交流接触器‖LC1-D交流接触器‖锆鎕賕
香港施耐德CJ19切换电容器接符合GB14048.4、IEC60947-4-1标准。
2、型号含义
CJ19—□□/□□
CJ19 ——切换电容器接触器
—□□ ——基本规格代号
/□□ ——辅助触头数
20表示常开,11表示一常开,一常闭
02表示两常闭(25A-43A)
21表示两常开一常闭,12表示一常开两常闭(63A-95A)
3、CJ19切换电容器接触器工作条件和安装条件:
周围空气温度为-5℃~+40℃,且24h内平均值不超过+35℃。
海拔:海拔不超过2000m. CJX2交流接触器‖LC1-D交流接触器‖锆鎕賕
大气条件:在+40℃时, 大气的相对湿度不超过50%;在较低温度下可允许有较高相对湿度,*湿月的月平*低温度不超过+25℃,该月的月平均*大相对湿度不超过90%,因温度变化在产品上发生的凝露的情况必须采取措施;锆鎕賕
污染等级:3级;
安装类别:III类;
安装条件:安装面与垂直面的倾斜度不大于±5°。
冲动振动:产品应安装和使用在无显著摇动和冲击、振动的地方。
4、香港施耐德CJ19切换电容器接触器主要参数及技术性能
型号 CJ19- 25、 32、 43、 63、 80、 95
380V下额定工作电流(A) 17、 23、 29、43、 50、 63
230V时可控电容器容量(kVar) 6.5、 8.5、 10、20、 21、 23
400V时可控电容器容量(kVar) 12、 16.7、 20、32、 38、 42
额定绝缘电压(V) 690、690、 690、690、 690、 690
控制涌流能力 20In、20In、20In、20In、20In、20In
电寿命(万次) 10、 10、 10、 8、 8、 8
单只重量(kg) 0.44、0.60、0.63、、1.33、 1.5、 1.5
动作特性 吸合:(85%~10%)Us;释放:(20%~75%)Us
50Hz、20℃下 平均功耗(VA)---
---吸合: 76、 110、 110、 230、 230、 230
---保持: 9.4、 11、 11、 32、 32、 32
香港施耐德CJ19切换电容器接触器辅助触头控制容量 AC-15 360VA: DC-13 33W
5、香港施耐德CJ19切换电容器接触器 外形及安装尺寸
CJ19切换电容器接触器外形尺寸(长×宽×高) CJ19切换电容器接触器安装尺寸(长×宽):
CJ19-25: 117×47×123 35×50/60
CJ19-32: 130×58×130 40×50/60
CJ19-43: 130×58×135 40×50/60
CJ19-63: 170×79×150 40×100/110
CJ19-80: 200×87×158 40×100/110 - 施耐德(香港)有限公司
主营业务:小型断路器,塑壳断路器,交流接触器,控制和保护开关,智能型万能式断路器,双电源自动转换开关,电涌保护器等
联 系 人 :洪建德
联系方式:0577-27862522 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2014/11/29 14:18:59
