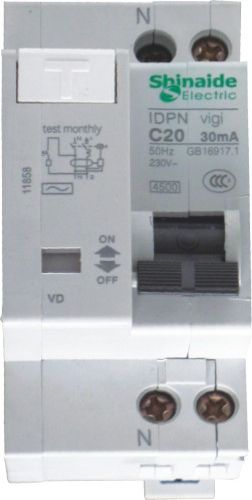

IDPNVIGI-32剩余电流动作断路器

价格：电询 产地：中国温州 品牌：香港施耐德 规格：IDPNVIGI6A-32A 施耐德（香港）有限公司 在线咨询

详情介绍更新时间：2014/11/29 14:19:00

1适用范围
香港施耐德IDPNVIGI-32剩余电流动作断路器（以下简称剩余电流断路器）主要适用于交流50Hz或60Hz,额定电压230V，额定电流至32A的电路中，作为人身触电、设备漏电保护之用，并且有过载、短路保护功能，也可以在正常情况下不频繁地通断电器装置和照明线路，尤其适用于工业和商业的照明配电系统，当需要时可以增加过电压保护功能，过压保护额定值Uvo=280V。
产品符合GB16917.1、IEC61009-1标准。
3香港施耐德IDPNVIGI-32剩余电流动作断路器主要参数及技术性能
香港施耐德IDPNVIGI-32剩余电流动作断路器分类：
按额定电流分： 6A、10A、16A、20A、25A、32A；
按极数为带一个保护极的二极断路器（1P+N）；
瞬时脱扣器的型式为.C型（5In~10In）
香港施耐德IDPNVIGI-32剩余电流动作断路器主要技术参数
壳架等级额定电流（A）　极数　 额定电流（A）　　　　额定电压（V）　运行短路能力（A）
32　　　　　　　　　　　1P+N　 6、10、16、20、25、32 230　　　　　　 4500
3.2.2时间—电流动作特性
序号　脱扣器额定电流In　起始状态　 试验电流　 规定时间表　预期结果表明　试验环境温度　备注
a　　　　　 冷态 1.13In t≥1h 不脱扣　　　　 电流在5s内稳定
b 紧接着a项试验后进行1.45 In　t＜1h　　　 脱扣 地上升至规定值
c　　　≤32A　　　　  冷态　　　　 2.55 In　　　1s＜t＜60s　 脱扣　　　 30℃~35℃
d　  　　　　　　　　冷态　　　　 5 In　　　　 t≥0.1s　　 不脱扣 通过闭合辅助
e　　　　　　　　　　 冷态　　　　 10 In　　　　t＜0.1s　　 脱扣　　　　　　开关接通电流
3.2.3剩余电流保护特性：
a.额定剩余动作电流I△n：0.03A；
b.额定剩余不动作电流I△no：0.015A；
c.额定剩余接通和分断能力I△m：500A；
d.剩余电流动作的分断时间
In　I△n　 剩余电流（I△）等于下列值时的分断时间（s）
A　　　A　　　 I△n　　2 I△n　　　 5 I△n　　　 500A
6~32　 0.03　　 0.1　　 0.08　　　　0.04　　　 0.04
3.2.4 过电压保护：Uvo=280V±5%(需要时)。
3.2.5机械电气寿命：剩余电流动作断路器能随4000次操作循环，其中电气寿命为2000次。
3.2.6接线：剩余电流动作断路器使用时参照以下选取铜导线截面积。
额定电流In（A）　　　In≤6　6＜In≤13　13＜In≤20　 20＜In≤25　 25＜In≤32
导线截面积S(mm2) 1　　 1.5　　　　2.5　　　　　 4　　　　　　 6
3.2.7脱扣特性曲线。
4结构特点
4.1 产品体积小，结构紧凑，价格比优于同类产品。
4.2 产品壳体和部分功能件均采用高阻燃、耐高温、而冲击塑料制成。
4.3 产品直接带零线安装，避免零线接线错误潜在的触电危险。
4.4产品采用*新电路设计和高性能元件，在冲击电流和浪涌过电压时，具有较强的承受能力，不引起误动作。
4.5 产品采用导轨安装，方便省时。
6 订货须知
6.1 产品型号和名称，如IDPNVIGI-32剩余电流动作断路器。
6.2 瞬时脱扣型式和额定电流，如C20A（照明保护型额定电流20A）。
6.3 订货数量，如500台；
6.4 订货举例：IDPNVIGI-32剩余电流动作断路器C20A，500台。
