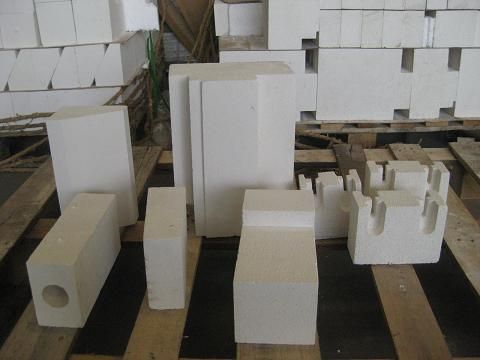

轻质隔热砖

价格：电询 上海甲冠耐火材料有限公司 在线咨询

详情介绍更新时间：2016/2/1 13:58:52

甲冠隔热耐火砖（IFB）重量轻，和一般耐火砖比较，IFB内部均匀布有微小气孔，气孔率较高。因此，能保证炉墙散失得热量更少，燃料的费用就会相应下降。
　　IFB的重量轻同时也意味着更少的蓄热量，因此升温和冷却都更快，允许加快周期性操作。甲冠 IFB 适用于900℃～1650℃得温度范围可以根据客户的需要来选择*经济的产品。用于高温工业陶瓷窑炉，石化，冶金，机械行业1650℃以下工业窑炉炉衬材料。
"
理化指标
型号 JG-23 JG-26 JG-28 JG-30 JG-32
分类温度(℃） 1230 1400 1500 1550 1600
密度(kg/m³） 550 800 900 1000 1100
"重烧收缩(%)JIS R2613
(℃×8小时)
" "0.3
( 1230 )" "0.40
( 1400 )" "0.6
( 1500 )" "0.6
( 1550 )" "0.6
( 1600 )"
"耐压强度
(ASTM C93,MPa)" 1.1 1.9 2.5 2.8 3
"抗折强度
(ASTM C93,MPa)" 0.8 1.2 1.4 1.6 1.8
导热系数 kcal/mh℃（w/mk)
400℃ 0.15 0.26 0.33 0.38 0.4
热膨胀(JIS R2617,℃ ) "0.46
( 1000 )" "0.47
( 1000 )" "0.48
( 1000 )" "0.48
( 1000 )" "0.49
( 1000 )"
化学成分(%)
Al2O3 40 54 62 74 80
Fe2O3 1.2 0.9 0.8 0.7 0.5
匹配胶泥 JG1300 JG1400 JG1500 JG1600 JG1600
技术特性
"低导热率，低热容，低杂质含量
高强度，良好得抗热震性能，耐气愤腐蚀
尺寸精度高"
应用范围
"
工业炉热面炉衬材料，如退火炉、 回火炉、炼油加热炉、裂解炉、辊道炉、隧道炉等
工业炉背衬隔热材料，如玻璃池窑等
还原气氛炉"
B，C系列产品采用JIS日本工业标准。产品具有轻质、低铁含量、低重烧收缩和耐气氛侵蚀等优良特性。
型号 B1 B2 B5 C1 C2
分类温度(℃） 900 1000 1300 1300 1400
密度(kg/m³） 650 650 780 1060 1140
"重烧收缩(%)JIS R2613
(℃×8小时)
" "0.68
( 900 )" "0.80
( 1000 )" "0.30
( 1300 )" "0.70
( 1300)" "0.80
( 1400 )"
"耐压强度
(ASTM C93,MPa)" 3 3.2 1.4 4.4 5.7
"抗折强度
(ASTM C93,MPa)" 1.5 1.8 0.8 2.5 3.1
热膨胀(JIS R2617,℃ ) "0.46
( 1000 )" "0.47
( 1000 )" "0.48
( 1000 )" "0.48
( 1000 )" "0.49
( 1000 )"
化学成分(%)
Al2O3 12 12 41 40 41
Fe2O3 4.2 3.6 1.2 1.2 1.2
匹配胶泥 JG1300 JG1300 JG1300 JG1300 JG1400

上海甲冠耐火材料有限公司
主营业务：陶瓷纤维隔热材料
联 系 人 ：祝华峰
联系方式：021-33847391 15000116995 → 联系我时请告知是在建材采购网看到的
