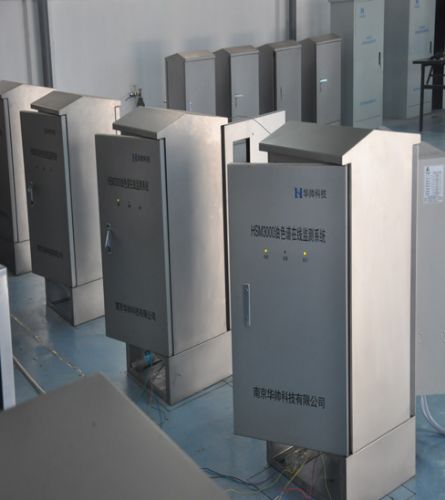

HSM3000变压器油色谱在线监测系统

价格：电询 产地：南京 品牌：华帅 型号：HSM3000 南京华帅科技有限公司 在线咨询

详情介绍更新时间：2016/3/14 10:38:59

　　是基于气相色谱技术的变压器油色谱在线监测产品。系统能按设定的周期在线检测出变压器油中溶解H2、CO、CO2、CH4、C2H2、C2H4、C2H6等全组分气体及微水的含量，然后通过*系统判断是否存在潜伏性故障，是过热性故障还是放电性故障，并按设定的报警值进行声光报警。在线监测系统能通过手机短信把每次检测结果及时发送到相关人员手机上，便于即时了解变压器运行状态。

工作原理
　　在气体分离模块中，气体流经色谱柱后实现多种气体的分离，分离后的气体在色谱检测系统中，实现由化学信号到电信号的转变。电信号由数据采集模块采集后通过通讯口及通信网络上传给数据及谱图分析软件系统，该系统能进行谱图的分析计算，并根据气体标定数据自动计算出每种气体的浓度值。故障诊断系统根据气体浓度值，用软件系统内的变压器故障诊断算法自动诊断出变压器运行状态,如发现异常系统能诊断出变压器内部故障类型并给出维修建议。

技术参数
检测原理： 进口气敏传感器　　　　　　　　　　　
分离方式： 进口色谱柱
电　　源： 220V 50Hz交流电源（5A以上）　　　　
进样方式： 电磁六通阀进样
脱气方式： 真空脱气
标定方式： 外标法，手动定期标定　　　　　　　　
温度控制： 模糊PID控制
分析周期： *短1小时，可任意设定　　　　　　　
检测器寿命： 八年以上　　　　　　　　　　　
取油方式： 油泵强制循环，检测及时，无死区油样　
脱气模块寿命： 八年以上　
工作环境温度：变压器油温度范围15℃～80℃　　　
工作环境温度范围：－40℃～＋70℃
工作环境温度：变压器油温度范围15℃～80℃　　　
工作相对湿度：5％～95％，无冷凝
油气平衡时间： 10分钟　　　　　　　　　　　　　
数据存储周期： 20年　　　　　　　　　　　　　
色谱柱寿命： 采用定期自活化技术，使用寿命大于8年
测量种类： H2、CO、CH4、C2H2、C2H4 、C2H6 六种＋CO2、微水、油温（选配）等
报警方式： 现场装置亮灯报警；后台软件二级声/光报警，手机信号报警等
故障诊断： IEC60599、国标三比值法、两比值法、大卫三角形法、立方图示法等
数据通讯： RS485/以太网 有线/无线（GPRS/CDMA/3G）可选
通讯距离: RS485，2000米（现场装置与后台监控系统之间的通讯）
通讯协议： 与变电站综自系统及调度自动化系统兼容，可方便实现信息远传支持TCP/IP网络协议，支持远程监测与远程维护
