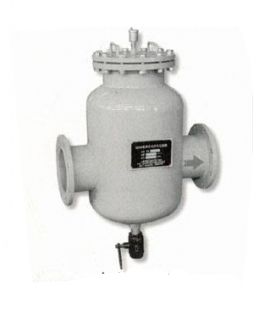

GCQ自洁式排气过滤器

价格：电询 产地：上海 品牌：上海科造 型号：GCQ 规格：80-600 上海科造阀门有限公司 在线咨询

详情介绍更新时间：2014/2/18 13:44:27

GCQ系列自洁式排气水过滤器为多功能系统部件，具有压差自动报警、气水分离以及过滤功能。过滤器自洁能力强，不用经常清洗过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂志进行有效的排除，以保证水质的清洁。
产品应用范围
GCQ型自洁式排气过滤器广泛应用于电力、电子、纺织、石油化工、橡胶、公共建筑等行业的中央空调、热交换站、冷却循环水系统中。
工作原理
GCQ型自洁式排气过滤器充分运用汽水分离、沉降、过滤机理。水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统*高点设置排气阀效果不佳，当压力减少时被溶于水中的气体会重形成气泡，尤其在水泵前会有大量气体分离出来。为解决水泵前水系统中空气排除和过滤后滤网清洗困难等问题，新型GCQ系列自洁式排气过滤器为多功能系统部件，既有汽水分离功能又有过滤功能。过滤器自洁能力强，不用经常清洗过滤器。
4. 安装及注意事项
a) 如用于保护整个系统
b) 产品安装在系统泵出口处；如用于保护某一设备
c) 设备
d) 安装在设备
e) 进口处。
f) 使用介质温度≤900C,否则将影响本产品的性能与寿命。
g) 本产品安装方便
h) 只需法兰对接即可
i) 法兰对接处无泄漏即可。法兰连接尺寸按GB/T9119-2000;




主要技术参数
（1） 承压：0.6、1.0、1.6MPa。
（2） *高使用温度95℃。
（3） 规格：DN50～DN700。
（4） 流量范围：7～3600m3/h。
（5） 滤网精度；14、20、30、70、150目。特殊规格按用户要求定制。
（6） 排气率：99%。
（7） 排污率：99%。




选型参考数据
表1　GCQ-I、II型自洁式排气水过滤器参考数据


规格型号 进出口尺寸 A
mm B
mm C
mm D
mm E
mm J
mm 流量
m3/h 重量
mm　　in
GCQ-3-1.6 80 3 325 700 220 260 645 180 18-45 108
GCQ-4-1.6 100 4 377 785 245 300 698 180 45-70 140
GCQ-5-1.6 125 5 426 880 265 350 750 200 60-110 175
GCQ-6-1.6 150 6 500 1030 315 410 825 200 70-158 220
GCQ-8-1.6 200 8 600 1240 385 480 925 250 158-280 275
GCQ-10-1.6 250 10 700 1420 435 560 1025 250 288-440 360
GCQ-12-1.6 300 12 800 1610 485 650 1125 280 440-640 495
GCQ-14-1.6 350 14 900 1840 540 750 1225 280 640-865 695
GCQ-16-1.6 400 16 1000 2070 595 850 1425 300 865-1130 760
GCQ-18-1.6 450 18 1100 2295 660 960 1525 300 1130-1430 945
GCQ-20-1.6 500 20 1200 2570 740 1080 1625 320 1430-1800 1235
GCQ-24-1.6 600 24 1300 2840 840 1200 1825 320 1800-3000 1460



表二、T型自洁式排气水过滤器参考数据


规格型号 进出口尺寸
mm　　in A mm B
mm C
mm D
mm E
mm J 流量 重量

GCQ-3-1.6 80 3 460 175 450 273 645 180 18-45 108
GCQ-4-1.6 100 4 520 210 540 325 698 180 45-70 140

GCQ-5-1.6 125 5 580 235 620 377 750 200 60-110 175
GCQ-6-1.6 150 6 640 260 700 426 825 200 70-185 220
GCQ-8-1.6 200 8 720 300 800 500 925 250 158-280 275
GCQ-10-1.6 250 10 780 360 1000 500 1025 250 288-440
