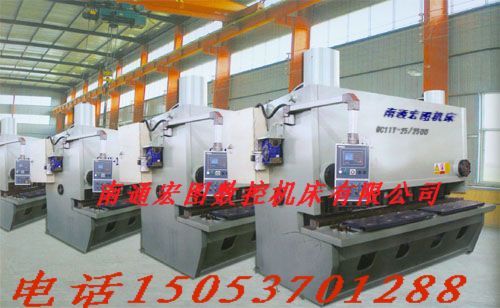

QC11Y-25/2000液压闸式剪板机

价格：电询 产地：江苏南通 品牌：南通宏图 南通宏图数控机床有限公司 在线咨询

详情介绍更新时间：2011/10/21 19:28:51

一、 工作原理及结构特征
　　　　该机械主要由上辊装置、下辊及水平移动装置、托辊装置、主传动系统、翻倒装置、机架、平衡装置、底盘等部分组成。

3-1、上辊装置
上辊装置由上辊、主油缸、上辊轴承座及双列调心轴承等组成。
两主油缸提供卷制板材所需的加压力,主油缸工作压力为19.5MPa.
双列调心轴承采用低速、重载的调心滚子轴承.
上辊呈鼓形,用于补偿上辊受力变形挠度。
上辊用45#钢制成，粗加工后调质处理，HB260-300。
3-2、下辊及水平移动装置
下辊装置由下辊、下辊轴承座、下辊滑动轴承、下辊输入齿轮等组成。
下辊装置为卷制板材提供正反扭矩。通过主传动输出齿轮和下辊输入齿轮，传动扭矩。
下辊用45钢制成，调质处理，辊身表面机械强化处理。
下辊滑动轴承选用SF-1自润滑复合材料，
水平移动装置由水平移动电机提供动力，通过蜗杆传动机构、螺旋传动机构带动机架、上辊部件水平移动，实现工件的预弯，以及非对称卷制。
3-3、托辊装置
托辊装置由托辊组合、斜楔机构、螺旋机构组成。
调节螺杆带动相对两组斜楔靠拢或分离，从而使托辊组合升高或降低。
托辊为45钢制造，调质处理，硬度低于下辊。
3-4、主传动系统
主传动系统由主电机、减速机、输出齿轮等组成。
系统可正反转，提供工作动力，通过主减速机、输出齿轮、下辊齿轮传递扭矩至下辊，使下辊转动，依靠摩擦力带动板材进给，完成卷制工作。
