涡轮流量计

价格：电询 产地：江苏金湖 金湖盛元仪表有限公司 在线咨询

详情介绍更新时间：2014/10/29 17:12:34

SY-LWGY型 涡轮流量计 传感器是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的 涡轮流量计 传感器可以应用于制药行业。

一体化涡轮流量计 结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

液体 涡轮流量计 的技术性能

对于粘度较高的液压油，机油，小口径规格可以采用实流标定。


二、仪表分类
　 1．按仪表功能分类，FM110系列涡轮流量计可分为2大类，即：
　　　■涡轮流量传感器/变送器
　　　■智能一体化涡轮流量计
　 2．功能说明
　　　■涡轮流量传感器/变送器
　　　 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，
　　集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
　　　 该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图
　　　　　　图1 基本型传感器/变送器　　　　
　　　　　　　 　　　　图2 防爆型 传感器/变送器


　　

　　　■智能一体化涡轮流量计

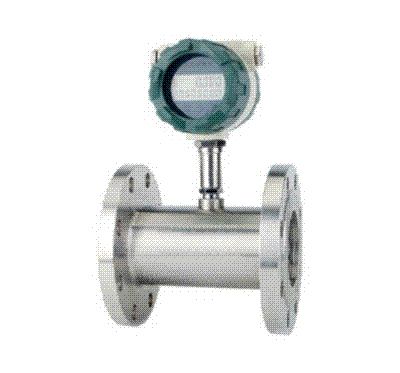

图3 智能一体化涡轮流量计　
　　 　采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
　　
　　　
供电电源采用3.2V10AH锂电池（可连续运行4年以上）； 无信号输出功能。
供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

1.基本参数
　 　
仪表口径（mm）及连接方式
　　DN 4、6、10、15、20、25、32、40采用螺纹连接
　（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级 　±1%R、±0.5%R、±0.2%R（需特制）
量程比 　1:10:1:15:1:20
仪表材质 　304不锈钢、316（L）不锈钢等
被测介质温度（℃） 　-20～＋120℃
环境条件 　温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号 　传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V
　变送器：两线制4 ~ 20mADC电流信号
供电电源 　传感器：+12VDC 、+24VDC（可选）
　变送器：+24VDC
　现场显示型：仪表自带3.2V锂电池或+24VDC外供电
信号传输线 　STVPV3×0.3（三线制），2×0.3（二线制）
传输距离 　≤1000m
信号线接口 　基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级 　基本型：非防爆产品；防爆型：ExdIIBT6
防护等级 　IP65

　　 2.测量范围及工作压力

仪表口径（mm） 正常流量范围（m3/h） 扩展流量范围（m3/h） 安装方式 耐压等级（MPa） 特制耐压等级（MPa）
（带径法兰连接方式）
DN 4 0.04～0.25 0.04～0.4 螺纹（法兰） 6.3 12、16、25
DN 6 0.1～0.6 0.06～0.6 螺纹（法兰） 6.3 12、16、25
DN 10 0.2～1.2 0.15～1.5 螺纹（法兰） 6.3 12、16、25
DN 15 0.6～6 0.4～8 螺纹（法兰） 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 20 0.8～8 0.45～9 螺纹（法兰） 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 25 1～10 0.5～10 螺纹（法兰） 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 32 1.5～
