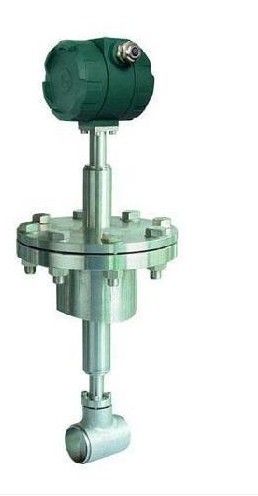

插入式涡街流量计
 |
-
插入式涡街流量传感器技术指标
1、精度等级：1.5级、2.0级
2、公称压力：2.5 MPa、4MP8
3、被测介质温度：—40℃—350℃
4、压力损失：阻力系数Cd≤1.2
5、防爆标志：iaIICT6
6、供电电源：DC 12V～24V
7、输出信号：
电压脉冲输出：低电平≤1V；高电平≥6V
标准电流输出：DC 4—20mA(隔离二线制)
插入式涡街流量计的结构组成和安装
工作原理：
将涡街探测头插入管道特定位置通过测量点的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。一般由传感器、插入杆组件、球阀(根据需求配)安装短管(φ100)等组成。
安装步骤:
1、在需要安装流量计的管道正上方(水平管道有此要求)，割开一个略小于φ100的孔，去掉毛刺；2、将配套的一端带有法兰的短管放在孔的上面，保持短管与管道垂直，焊接牢固；
3、放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上接好，再打开球，插入流量计；
4、保证流量计前大于15D和后有5D的直管段。
南仑理念：顾客至上，锐意进取，和谐真诚！ - 广州南仑自动化设备有限公司
主营业务：电磁流量计、涡街流量计、转子流量计,孔板流量，涡轮流量计，液位计
联 系 人 ：刘意香
联系方式：020-61013928-8003 13925118825 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间：2011/9/6 11:11:27
