大口径弯头

价格：电询 产地：河北沧州 品牌：东首 型号：1/2“-48” 规格：1/2-48“ sch5-sch160 河北大渤海管件有限公司 在线咨询

详情介绍更新时间：2011/9/5 18:30:04

90°高压弯头系列

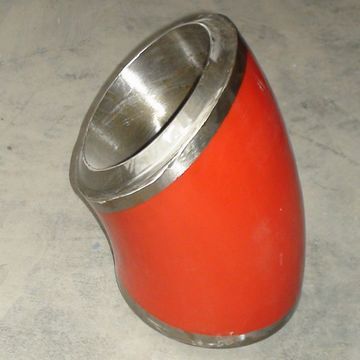

45°高压弯头系列　

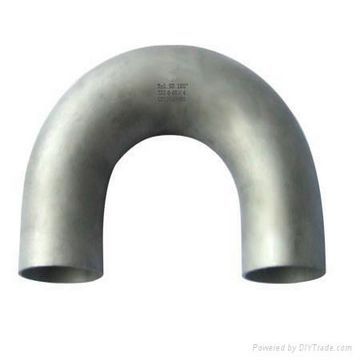

180°高压弯头系列　
焊　缝 无　缝
公称直径
DN250-DN1600 DN15-DN800
壁　　厚
2.0-50mm
弯曲半径
R=1.5D-R=1D
弯曲角度
45°,90°,180°


公称通径 端部外径 中心至端面尺寸 中心至中心尺寸 背面至端面尺寸
45°弯头 180°弯头 180°弯头
A系列 B系列 长半径 长半径 短半径 长半径 短半径 长半径 短半径
15 21.3 18 16 38 - 76 - 48 -
20 26.9 25 16 38 - 76 - 51 -
25 33.7 32 16 38 25 76 51 56 41
32 42.4 38 20 48 32 95 64 70 52
40 48.3 45 24 57 38 114 76 83 62
50 60.3 57 32 76 51 152 102 106 81
65 76.1(73) 76 40 95 64 191 127 132 100
80 88.9 89 47 114 76 229 152 159 121
100 114.3 108 63 152 102 305 203 210 159
125 139.7 133 79 190 127 381 254 262 197
150 168.3 159 95 229 152 457 305 313 237
200 219.1 219 126 305 203 610 406 414 313
250 273.0 273 158 381 254 762 508 518 391
300 323.9 325 189 457 305 914 610 619 467
350 355.6 377 221 533 356 1067 711 711 533
400 406.4 426 253 610 406 1219 813 813 610
457.0 478 284 686 457 1372 914 914 686
500 508.0 529 316 762 508 1524 1016 1016 762
550 559 - 343 838 559　　
600 610 630 381 914 610　　
650 660 - 405 991 660　　
700 711 720 438 1067 711　　
750 762 - 470 1143 762　　
800 813 820 502 1219 813　　
850 864 - 533 1295 864　　
900 914 920 565 1372 914　　
1000 1016 1020 632 1524 1016　　
1050 1067 - 663 1600 1067　　
1100 1118 1120 694 1676 1118　　
1200 1219 1220 758 1829 1219　　
1300 1321 - 821 1981 1321　　
1400 1420 - 883 2134 1420　　
1500 1524 - 947 2286 1524　　
1600 1620 - 1010 2438 1620　　
1700 1727 - 1073 2591 1727　　
1800 1820 - 1137 2743 1827　　
2000 2020 - 1263 3048 2032
