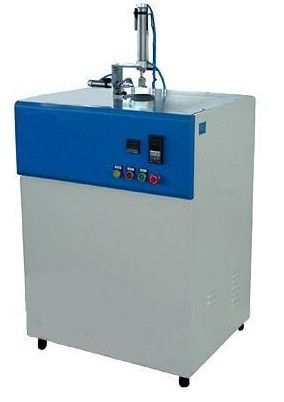

橡胶低温脆性试验机

价格：电询 产地：江都 品牌：道纯 型号：XCY-II 规格：-70℃ 江都市道纯试验机械厂 在线咨询

详情介绍更新时间：2012/11/6 11:57:18

一、概述
　 单试样低温脆性测定仪是测定材料在规定条件下试样受冲击出现破坏时的*高温度，即为脆性温度，可以对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。本仪器是根据GB/T1682-94国家标准设计的，各项技术指标符合国家标准的要求。本仪器再原有设计中，增加了冷井搅拌器，使容器四周温度更均匀，下降温度更快，节约时间，降低了能耗。

二、 技术参数
1、试验温度：-70℃-0℃
2、冲击速度：2m/s±0.2m/s　
3、恒温后，试验3Min时间内温度波动：＜±0.5℃
4、冲击器中心到夹持器下端距离：11±0.5mm　
5、外型尺寸：720×700×1380mm
6、功率：1100W　
7、冷井容积：700ml

三、 结构原理
3.1 升降夹持器
升降夹持器由带有夹持器的气缸和气缸座组成。
从试样受冲击部位，到夹持器下端的距离为11.0±0.5mm，如图1所示。
3.2冲击装置
冲击装置由冲击器和冲击气缸组成。
3.3冲击器
冲击器头部形状和尺寸如图2所示。冲击器的重量为200±20g，其工作行程为40±1mm。冲击气缸在复位状态下，冲击器端部到试样的距离为25±1mm。
3.4冷冻介质
通常使用工业干冰。
3.5本测定仪器采用半导体致冷,或者压缩机直接致冷.

四、 使用方法
4.1接通电源，温控仪和计时器显示灯亮。
4.2向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。
4.3将试样垂直夹在夹持器上（如图1）。夹的不宜过紧或过松，以防止试样变形或脱落。
4.4按下夹持器，开始冷冻试样，同时启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃。
4.5提起升降夹持器，使冲击器在半秒钟内冲击试样。
4.6取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。
4.7试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。
通过反复试验，确定至少有两个试样不破坏的*低温度和至少一个试样破坏的*高温度，如这两个结果相差不大于1℃时，即试验结束。

五、试验标准
5.1规格
　　试样的长为25.0±0.5mm，宽为6.0±0.5mm，厚为2.0±0.3Mm。
5.2要求
　　试样的表面应光滑，无外来杂质及损伤。成品应经打磨后裁制成相应尺寸。

六、注意事项
6.1在试验过程中不能切断冷却循环，否则会产生不制冷的效果。
6.2气缸压力在出厂前已调节好，不能任意变动。

江都市道纯试验机械厂
主营业务：电子拉力机,拉力机,橡胶拉力机,金属材料试验机,橡胶拉力试验机,塑料制品拉力试验机,万能材料试验
联 系 人 ：徐先生
联系方式：0514-86343827 13584926886 → 联系我时请告知是在建材采购网看到的
