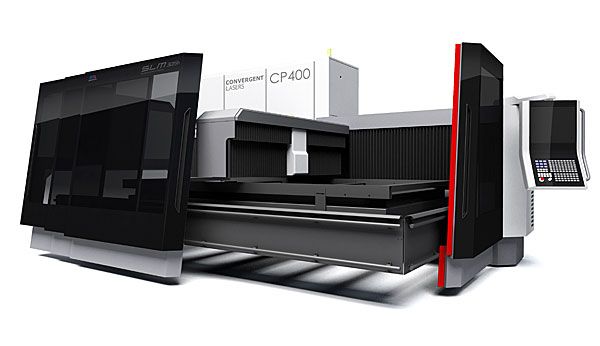

数控激光切割机

价格：电询 产地：沈阳 沈阳天纳机电设备有限公司 在线咨询

详情介绍更新时间：2014/7/14 9:42:18

本公司经营激光切割机 数控激光 激光切割，质量保证，欢迎咨询洽谈。

它是目前国内市场上效率*高的激光切割机（切割过程中的加速度为1.2G，与加工质量不相矛盾）。
飞行光路：加工过程中工件保持不动，加工精度和速度不受板材重量影响。
开放性悬臂式结构：方便操作与维护，可三方向接近工作区域。
悬臂采用铝合金材料铸造；重量轻，具有良好的机械强度和稳定性。

型号 PLATINO1530HS 重量 10000（kg）
加工尺寸范围 3000*1500（mm） 控制系统 高效原装进口全套德国西门子840D数控系统
行程参数 3000/1500/150　　



机床型号 PLATINO HS 1530 PLATINO HS 2040
程行 （悬臂式全飞行光路）
X轴　 3000mm X轴　 4000mm
Y轴　 1500mm Y轴　 2000mm
Z轴　　150mm Z轴　　150mm
*大工件重量 750Kg 1300Kg
*大定位速度 140m/min 110m/min
X轴、Y轴机床加速度 1.2g
X轴、Y轴*小编程量 0.001mm
机床定位精度Pa 0.03Mm（依据德国VDI 3441标准检测，全行程上）
机床重复定位精度Ps 0.03Mm（依据德国VDI 3441标准检测，全行程上）
切缝宽度 ≤0.2mm (板厚5mm)
切缝粗糙度Ra ≤6.3μm (板厚5mm)
激光器冷却系统 封闭内循环
适配激光器 PL2500TF 、PL3000TF、CP4000
整机耗电量 47KW、50KW、67KW
*大输出功率 2500W、3000W、4000W（连续波）
激光束波长 10.6μm
激光束模式 TEM00/01
激光束光栅频率 100Hz-10KHz
激光器气体消耗 20L/H
辅助气体消耗 （O2）　1800L/H
压缩空气消耗 48m3/H
机床*大切割能力　
碳钢　 （O2） 18mm、20mm、22mm
不锈钢　 （N2） 8mm、10mm、12mm
铝合金　 （N2） 5mm、6mm、10mm
机床外观尺寸 6.3M×3.5m×2.5m 7.3M×4.0m×2.5m
（包括机床防护和操作台）
机床重量 10000kg 11500kg
