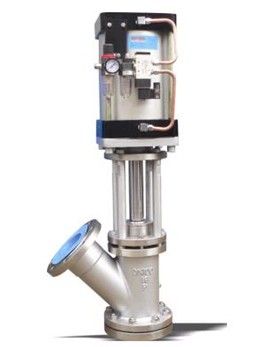

sF45Y气动料浆阀

价格：电询 产地：上海 品牌：沪化阀门 型号：sF45Y 规格：15-1200 上海沪化阀门制造有限公司 在线咨询

详情介绍更新时间：2011/7/29 19:59:08

系列放料阀有Y型及角式两种结构形式，根据实际工况的需要，放料口的形式设计有带管接及平底两种，阀体内腔装有耐冲刷、耐腐蚀的护板，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对其整体进行特种表面处理，使表面硬度达到HRC60~65，具有高耐磨、耐腐蚀的优良功能。阀座密封面与阀瓣密封面均堆焊有司太立硬质合金，密封副采用线密封，保证密封，保证密封的可靠性，并可防止结疤。阀门设有防转机构，保证阀杆在开启和关闭时只做直线运动，不做回转运动。阀门驱动方式有：手动、电动、气动、齿轮传动。

技术规范

设计制造按：ASME B16.34(Class 150为缩径设计)、BS1873
法兰端尺寸按：ASME B16.5、GB/T9113.6
检验标准：API 598
注：国标PN2.0，5.0，10.0MPa Y 型料浆阀技术规范同上述各项
产品规格

型号
公称压力
驱动方式
公称通径
2 3 4 5 6 8 10 12 14 16 20
sF45Y Class 150　手动
☆ ☆ ☆ ☆ ☆　　　
Class300 ☆ ☆ ☆ ☆　　　　
Class400 ☆ ☆ ☆ ☆　　　　
sF545Y Class 150　齿轮传动
　　　☆ ☆ ☆ ☆　
Class300　　 ☆ ☆ ☆　　
Class400　　 ☆ ☆ ☆　　
sFb645Y Class 150　气动
　　 ☆ ☆ ☆ ☆ ☆　
sFs44Y Class150 手动　　　☆ ☆ ☆　　
sFs544Y Class150 齿轮传动　　　　 ☆ ☆ ☆ ☆
注：本公司可根据用户要求提供产品。

产品性能规范

公称压力
壳体试验压力
密封试验压力
介质温度
适用介质

Class150 3.0 2.2 ≤300oC 料状、颗粒料浆

Class300 7.8 5.7
Class400 10.5 7.7
Class600 15.0 11.0


主要零件材质表

公称通径代号：以英寸表示
特征代号：本公司的特征代号为BT
有效通径代号：s-表示Y型放料阀的缩径及角式放料阀的变径
阀门类型代号：F-阀门类型为放料
放料口形式代号或适用介质代号：
s-适用于泥浆等固体颗粒性介质　　 b-放料阀放料口形式为平底　　　g-放料阀放料口形式为带管接
传动方式代号：5-伞齿轮传动　　 6-气动　　 9-电动(手动略)
连接形式代号：4-法兰连接
阀门结构形式代号：4-角式　　　5-直流式
阀座密封面材质代号：Y-密封面材质为硬质合金
公称压力：公称压力以压力等级数表示
注：*驱动装置可根据用户要求选用。
(Example)1：10" BT sFb645Y-150
　　表示公称压力通径为10"、缩口、阀门类型为截止式放料阀、放料口形式为平底、传动形式为电动、法兰连接、结构形式为直流式、密封面材质为硬质合金、公称压力为Class150。


主要外形尺寸 Class 300(PN5.0MPa)



规格 驱动方式
　L D D1 D2 D3 B Z-φ f D1 H 驱动装置*
DN(mm) NPS(in)
50 2 手动
　372(361)* 165 127 108 82.55 22.5 8-20 8 350 426 -
80 3 390 210 168.5 146 123.82 29 8-22 8 400 615 -
100 4 468(461)* 255 200 175 149.22 32 8-22 8 500 730 -
125 5 546 280 235 210 180.98 35 8-22 8 500 810 -
150 6 齿动
619 320 270 241 211.12 37 12-22 8 460 1320 BA-1
200 8 743(736)* 380 330 302 269.88 41.5 12-26 8 460 1450 BA-1
250 10 848(841)* 445 387.5 356 323.85 48 16-30 8 500 1430 BA-2
150 6 电动
　619 320 270 241 211.12 37 12-22 8 550 1200 SMC-1
200 8 743(736)* 380 33
