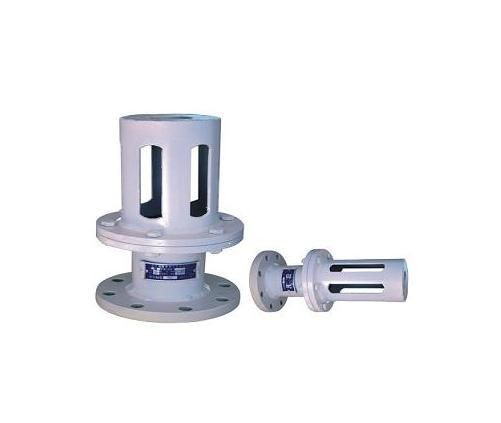

释压阀QHF-150

价格：1750元/个 产地：上海市 型号：QHF-150 上海矿用阀门有限公司 在线咨询

详情介绍更新时间：2011/12/15 23:14:53

本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起安全保护作用。
2 QHF 系列风包释压阀适用条件：
各种规格的释压阀适用条件如下：　表1
型号 工作压力(Pa) 环境温度(℃) 适用的空压机容量(m3/min)
QHF-100 7.34×105(8kgf/cm2) -40～120 10
QHF-125 ' ' 20
QHF-150 ' ' 40
QHF-200 ' ' 60
QHF-250 ' ' 100


3 QHF 系列风包释压阀规格与性能
型号 工作压力(Pa) 释放压力(Pa) 重量(kg) 气缸内径(mm) 外形尺寸(mm) 连接法兰螺孔分布园直径(mm)
QHF-100 7.34×105(8kgf/cm2) (102.9±4.9)×104
(10.5±0.5kgf/cm2) 16.2 100 φ215×364 φ180
QHF-125   21.3 125 φ245×404 φ210
QHF-150   32.3 150 φ280×454 φ240
QHF-200   47.6 200 φ335×546 φ295
QHF-250   64.5 250 φ390×613 φ350


4. QHF 系列风包释压阀工作原理与结构特征：
本释压阀由气缸、活塞组、保护罩等组成(见表1)气缸由左、右端法兰及气缸体组焊而成，为了增强耐磨性和防止生锈，气缸内表面镀硬铬。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
5. QHF 系列风包释压阀安装与调整：
5.1　释压阀安装于空气压缩机系统中风包出口管路正对气流向上，距风包出口为3-4米。释压阀与风包间须安装闸阀。空气压缩机风包水平放置安装时如图2，空气压缩机风包立式安装如图3。
释压阀安装时应注意以下几点：
5.1.1　释压阀释压方向不要向正对行人，设备及易损物件，防止释压阀释压时造成事故。
5.1.2　释压阀活塞组在气缸中的松紧程度应适当，应不漏气。活塞组的轴向拉力应符合表3规定：
规格 活塞组的轴向拉力(kgf)
QHF-100 ≤26
QHF-125 ≤41
QHF-150 ≤58
QHF-200 ≤104
QHF-250 ≤162

5.1.3　安装前检查拉杆，不应有锈蚀，变形现象。
5.1.4　安装时，O形密封圈涂上防腐油。
5.2　释压阀调整：
5.2.1　释压阀安装好以后，应检查气缸活塞、法兰连接处、管路等，不应有漏气现象。
5.2.2　释压阀缸体和保护罩应同心，保护罩内孔不应有毛刺、飞边、脏物等，以免影响释压阀正常工作。
5.2.3　保护罩上的六个长园排气孔不应堵塞，以保持流通面积大于二倍活塞面积。
6. QHF 系列风包释压阀使用与维护：
6.1 正常工作时，空气压缩机系统压力不应超过7.84×105Pa(8kgf/cm2)
6.2　经常用检查释硬度阀气缸、活塞、法兰连接处及管路，不应有漏气现象，各紧固部分不应松动。
6.3　应固定专人定期进行检查、维护。释压阀正常工作时，每月至少检查一次，检查拉杆延细、锈蚀的情况，检查O形密封圈的弹性及密封情况。原则上每六个月更换一次拉杆，如遇特殊情况，如释压，严重锈蚀或明显延细等。应及时更换。
