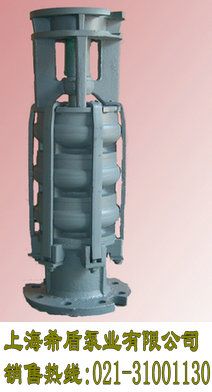

66系列潜水泵

价格：电询 产地：上海 型号：66型 上海希盾泵业 在线咨询

详情介绍更新时间：2011/12/26 12:15:52

产品流量：10~440m3/h

产品扬程：5~355.3M

产品材质：不锈钢等

联系电话：021-31001130

产品简介

【66系列潜水泵概述】：66系列潜水泵采用空间流导式导叶结构。组成部分由水泵、电机和控制箱组成。水泵由工作部分、管路部分（包括逆止阀）组成。

1：工作部分：

泵的工作部分是机组的核心。由叶轮、泵轴、吸入壳、中壳、压出壳、轴瓦等零件组成。叶轮装在泵轴上，由键传递扭矩，当电机旋转时，通过套筒连轴器带动与泵轴一起转动，水流经在吸入壳上的滤水网吸进。在叶轮的作用下，速度能和压力能同时增加，并通过中壳、压出壳、逆止阀经杨水管流出，水压与叶轮的个数成正比增加，　 泵工作部分中的吸入壳、中壳、压出壳由拉紧螺栓紧固成一体。吸入壳、压出壳内各装有一个轴瓦，用以支承泵轴的转动，用水润滑。除此以外，每个中壳中还有一个衬套作为附加支承。叶轮在轴向的位置利用装挡套、定位套、轴套并通过轴头锁紧螺母或对开环、挡圈调整垫片厚度来保证。

　　对于扬程较高，级数较多的泵工作部分，分上下两部分通过中间连接壳，各由拉紧螺栓固定为一体。中间连接壳中也装有一轴瓦。对于轴向力较大的泵，在叶轮的后盖板处，开有平衡孔平衡部分轴向力，剩余的轴向力由电机承受。本系列泵各零件径向配合和轴向定位尺寸制造精度高，以保证同心度和轴向窜量要求、运转平稳可靠、寿命长。

2：管路部分

管路部分起导流和悬吊泵工作部分和电机作用。管路部分由逆止阀、杨水管、泵座等零件组成。逆止阀进出口分别与压出壳杨水管连接，起作用是为防止停机时水流倒流尔引起泵反转。水流从逆止阀流出，经由杨水管、泵座、闸阀及地面管道输送到目的地。泵座稳固在混凝土基础上，承受着整个机组井下部分的重。

【66系列潜水泵工作原理】：

【66系列潜水泵选型（型号）】：更详细的选泵型号及性能参数，请登录
