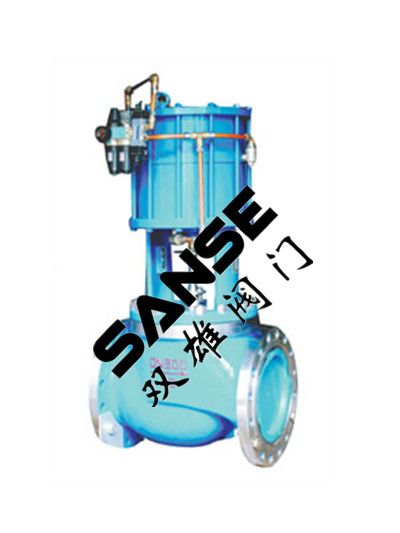

ZQGP气动活塞快速切断阀

价格：电询 产地：浙江永嘉县瓯北镇 品牌：双雄 型号：ZQGP 规格：20 永嘉县双雄阀门有限公司 在线咨询

详情介绍更新时间：2011/7/12 10:47:27

ZQGP型气动快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。

主要零件材料
材料代号 C（WCB） P（304） R（316）
主要
零件 阀体、阀盖 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座 1Cr18Ni9Ti（304）或司钛莱合金堆焊 1Cr18Ni9Ti（304）或司钛莱合金堆焊 1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯（F4）、柔性石墨、
垫片 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片
O型密封圈 耐油橡胶
弹簧 60Si2Mn
推杆 2Cr13
手轮 HT200
适用工况 适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
适用温度 硬密封：-30～+450℃ 软密封：-30～+180℃


主要技术参数
公称通径 mm 20 25 40 50 65 80 100 150 200
阀座直径 mm 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 Kv 6.5 10 15 25 40 65 100 150 260 350 540
公称压力 MPa 1.6 ； 4.0 ； 6.4
行 程 mm 10 16 25 30 40 60
流量特性 快 开
执行器型号 ZSPA/B-1、ZSNA/B-1 ZSPA/B-2、ZSNA/B-2 ZSPA/B-3、ZSNA/B-3
作用形式 单作用型/双作用型
气源压力MPa 0.4-0.7
泄漏量 软密封:O泄漏；硬密封：10-5×阀的额定容量
切断时间S 0.5 1 1.5 2 3 4

配用附件：电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构
外形尺寸
DN(mm) H(mm) Hg(mm) ФA(mm) ФD(mm) L(mm)
PN1.6 PN6.4 PN1.6 PN6.4
25 410 580 196 115 135 184 210
40 514 684 266 150 165 222 251
50 520 690 266 165 175 254 286
65 694 904 348 185 200 276 311
80 696 906 348 200 210 298 337
100 709 919 348 220 250 352 394
150 1186 1146 486 285 340 451 508
200 1208 1468 486 340 405 600 65
