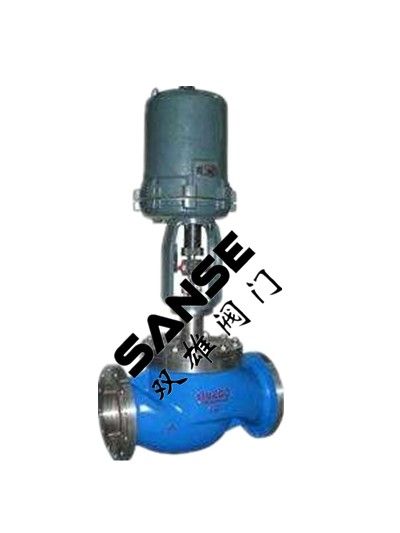

ZDLM防爆电动套筒调节阀

价格：电询 产地：浙江永嘉县瓯北镇 品牌：双雄 型号：ZDLM 规格：20 永嘉县双雄阀门有限公司 在线咨询

详情介绍更新时间：2011/7/12 10:41:24

结构特点和应用范围
　　ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。

□技术参数和性能指标

●套筒调节机构主要技术参数
公称通径mm
25
40
50
65
80
100
150
200
250
300

额定流量系数Kv
2、3.2、
5、8、10
16
25
25
40
40
63
63
100
100
155
250
370
400
580
630
900
1000
1300

公称压力MPa
1.6　 、　 6.4

行　　程mm
16
25
40
60
100

流量特性
直线、等百分比

介质温度ºC
-20～200(常温)；-40～450(中温)；-250～-60(低温)

法兰尺寸、型式
PN16：按JB78-59光滑式
PN64：按JB/T79.2-94凹式(常、中温) 按JB/T79.3-94榫槽式(低温)

阀体
材质
公称压力

MPa
1.6
常温:　HT200 ZG230-450　ZG1Cr18Ni9Ti

6.4
常温:　ZG230-450　ZG1Cr18Ni9Ti

中温:　ZG230-450　ZG1Cr18Ni9Ti

低温:　ZG1Cr18Ni9Ti


注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。

●电动执行机构与阀配组
公称通径 mm
25
40
50
65
80
100
150
200
250
300

配电动
执行机
构型号
ZDLM
361LSA-20
361LXA-20
361LSB-30
361LXB-30
361LSB-50
361LXB-50
361LSC-65
361LSC-99

ZDLM2
ZDLM3
361LSB-30
361LXB-30
361LSB-50
361LXB-50
361LSC-65
361LSC-99
361LSC-160

动作速度mm/s
ZDLM
2.1
3.5
1.7
3.4
2.0

ZDLM2
ZDLM3
3.5
1.7
3.4
2.0
1.0



●3610L型直行程电子式电动执行机构主要技术参数
型 号
额定输出力N
速度mm/s
技术参数

361LSA-20
361LXA-20
2000
2.1
电　 源：220V±10%V a.c.
　　 50Hz
输入信号：4-20mA d.c.
　　　　　1-5V d.c.
　　 (信号线用屏蔽线)
开度信号：4-20mA d.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4

361LSB-30
361LXB-30
3000
3.5

361LSB-50
361LXB-50
5000
1.7

361LSC-65
6500
3.4

361LSC-99
10000
2.0

361LSC-160
16000
1.0



●性能指标
项　　　　 目
指 标 值

基 本 误 差 %
±2.5

回　　　 差 %
2.0

死　　　 区 %
3.0

始终点偏差　%
±2.5

额定行程偏差%
+2.5

允许泄漏量1/h
ZDLM型
1×10-3×阀额定容量

ZDLM2型
1×10-5×阀额定容量

ZDLM3型
1×10-4×阀额定容量



●允许压差
公称通径 mm
25
40
50
65
80
100
150
200
250
300
