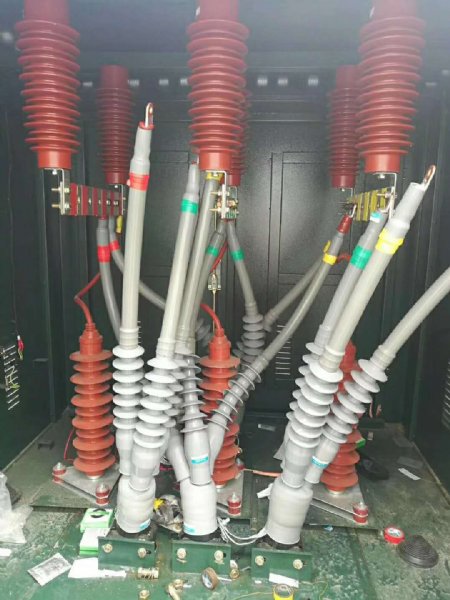

35KV电缆分支箱铜排连接二进一出

价格：10800元/台 产地：浙江温州 品牌：工力 型号：DFW-35KV 规格：1800*1600*1200 乐清工力电气有限公司 在线咨询

详情介绍更新时间：2019/7/9 12:18:23

35KV电缆分支箱铜排连接二进一出技术条件及要求户外安装。采用TMY（80×8）铜排。带电部分之间及带电部分与接地部分之间的安全净距按海拔1000米进行修正。电缆分接箱应按需装设35kV隔离开关。分接箱应为分室设计，分为母排室、隔离开关室（每组隔离开关各设一室）。进线直接进入母排室，每组出线各接入一间隔离开关室。装设一组35kV氧化锌避雷器。箱体尺寸应考虑到在*大运行方式下（分接箱：一进二出、一进三出）的尺寸。箱体外壳的材料以≥2mm冷轧钢板制造而成，外壳有足够的机械强度，户外喷涂户外防护漆。且箱体上部加防雨帽，外形要美观。箱体颜色为绿色。设有通风口，使箱体具有良好的隔热性、通风性，防止箱体内部产生凝露及霜冻现象；防盗防雨性好，具有IP54防护等级。箱体底部设有密封式地板，可防止电缆沟内的潮气进入箱内。箱体底部和顶部设有起吊用吊钩，方便运输。加装支柱绝缘子支撑母排，要考虑到安装强度问题，必要时加固绝缘子横梁。箱内支柱绝缘子要有出厂检验报告。箱内加装带电显示装置；具有可靠的“五防”功能。柜门要防风型铰链，箱体上所有的门向外开，开启角度大于90度，并设有定位装置。箱体室内设安全隔离门，门上有联锁装置，防止误入带电间隔。箱体外门加装机械锁，机械锁整体具有优异三防功能（防撬、防砸、防锯）。现场全程指导安装。
35KV电缆分支箱铜排连接二进一出接地部分
接地沿所有箱体的整个长度延伸方向应设有*的接地导体。此导体应为铜质，在接地故障时其电流密度规定不应超过200A/mm2，但*小截面不得小于30mm2。该接地导体应设有与接地网相连的固定连接端子，并应有明显的接地标志。箱体铭牌至少应包括以下内容：
a） 制造厂名称和商标；b） 型号（包括接线方案编号）、名称和出厂序号；c） 使用参数（额定电压、额定电流、额定短路开断及关合电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流）；d） 设计等级；
35KV电缆分支箱铜排连接二进一出运行环境 ：一次设备安装地点：户外、 海拔高度：70～80m 地震烈度：Ⅶ度 气象条件： 环境温度：-20℃～+40℃ *大日温差：15℃ *大风速：25m/s 日照：0.1W/cm2（0.5m/s） 平均相对湿度：72％（25℃） 污秽等级：e级覆冰厚度：10mm 电缆线路中电缆正常运行时导体的长期*高允许额定运行温度为90℃。短路时（*长持续时间不超过5S）电缆附件的*高温度不得超过250℃。
35KV电缆分支箱铜排连接二进一出风电场案例：项目名称：天润舞阳贾湖风电场项目110kV升压站工程项目　地址：河南省漯河市舞阳县境内天润舞阳风电场工程　 项目名称：四川雪源车用空调科技有限公司35KV配电工程。项目地点：遂宁经济技术开发区南强办事处金鱼社区雪源车用空调生产项目。　项目名称：华能尚义风力发电有限公司大苏计风电场二期200MW项目 项目地点：华能风电河北尚义县大苏计风电
