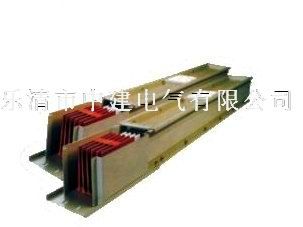

封闭式母线槽

价格：电询 产地：浙江省乐清市翁垟镇工业区 品牌：中建电气 型号：型号齐全 规格：规格齐全 乐清市中建电气有限公司 在线咨询

详情介绍更新时间：2011/6/23 14:45:09

1.封闭式母线的主要用途及其适用范围
　　封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。
2.封闭式母线的构造及其使用环境
　　导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。
　　(1)导电铜排——由纯铜排组成，导电铜排接头的表面应均匀镀锡或镀银。
　　(2)绝缘材料——由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。
　　(3)固定螺栓、绝缘套管、盖板，如图1所示。
　　封闭式母线安装场地不易超过海拔高度2000m，周围空气温度不高于＋40℃、不低于－5℃，在24小时内其品平均温度不超过＋35℃，空气相对湿度在40℃时不超过50％、在20℃时不超过90％。周围空气清洁无尘埃及腐蚀绝缘的气体。
3.封闭式母线的技术性能
　　(1)封闭式母线应符合以下技术规范要求：
　　IEC439－2《低压成套开关和控制设备》、GB7251－87《低压成套开关设备》、ZBK36002－89《母线槽、母线干线系统》、ZBK36003－89《密集绝缘母线槽》。
　　(2)封闭式母线适用于额定电压660V以下，频率50Hz的交流电源，母线在额定电流及110％额定电压下保证能长期工作，封闭式母线长期通过额定电流时其母排接触点*高温度不应大于60℃。封闭式母线在周围的温度为20℃±5℃，湿度为50～70％的常态下其绝缘电阻不小于20MΩ。
　　(3)封闭式母线能承受1min内(3000V50Hz)交流电，而无击穿和闪络现象。
　　(4)封闭式母线的阻抗值和重量如表1所示。
　　(5)封闭式母线承受的额定短时耐受电流和额定峰值耐受电流产生的热应力和电动应力如表2所示。
二、封闭式母线的单元组成及其保存
　　封闭式母线应用的场所是低电压、大电流的供配电系统，一般安装在电气竖井内，使用单一的中心母线系统向每层楼内供配电。封闭式母线系统可由多种母线单元组成；
　　(1)直线型母线单元
　　直线型母线单元是用于延长供配电线路，带分接装置的封闭式母线与插接箱配套使用以分配电力负荷。
　　(2)始端母线单元
　　始端母线单元与始端进线箱配套组成母线与电缆的连接部件，始端母线单元也可与变压器或配电柜连接。
　　(3)膨胀母线单元
　　膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量，当母线长度超过80m时应安装一节膨胀母线单元。
　　(4)变径母线单元
　　变径母线单元用于同一系统中不同额定电流单元的连接，以便使整个母线系统供电更加经济合理。
　　(5)各种母线弯曲单元
　　各种母线弯曲连接单元有L型、T型、Z型、＋字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线系统连接起来。
　　(6)母线终端盒
　　母线终端盒用于封闭式母线的终止端，以保证母线系统的供电安全。
　　(7)插接箱
　　插接箱用在封闭式母线上引出电源出路，插接箱内装有自动空气开关，用于切断和接通电源。
　　封闭式母线的保存是安装前的一项重要工作，厂家将封闭式母线运到现场后，电气技术人员要根据发料单及时点验材料和数量。包装母线的塑料布应在安装时取掉，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。
　　电气技术人员在检查完产品质量后应及时收集厂家提供的有关资料，以保证业主、监理部门的检查。譬如产品说明书、试验记录、出厂合格证、安装图纸、电气试验记录等。
三、封闭式母线的选择
　　封闭式母线导电铜排的截面越大，电能损耗就越小，但线路投资维修管理及有色金属消耗量将随之相应的增加。因此我们在设计选择封闭式母线时要从经济角度出发，选择合理规格的封闭式母线，既要保证线路电能损耗*小，又不会增加线路投资、维修管理和有色金属消耗量。
　　低压供配电线路的形式一般分放射式或树干式，在高层建筑、大型公共设施低压供配电线路中，笔者建议供电线路的设计以放射式为主，配电线路以树干式为主。这样设计的供配电线路可减少投资、经济使用，其引出点发生故障时互不影响，供电安全可靠。
　　封闭式母线应敷设在强电的电气竖井内，电气竖井应靠近建筑物内用电负荷的中心位置，尽量减少干线的长度，节约建设投资。电气竖井不得与电梯、管道等共用一个竖井，避免靠近热力管道
