密集型母线槽

价格：电询 产地：浙江省乐清市翁垟镇工业区 品牌：中建电气 型号：型号齐全 规格：规格齐全 乐清市中建电气有限公司 在线咨询

详情介绍更新时间：2011/6/23 14:31:10

密集型母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V,额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。
　　

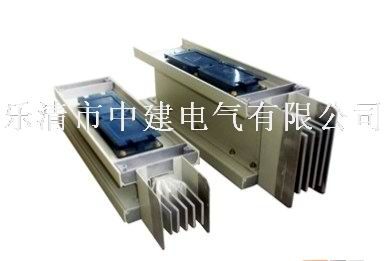

密集型母线槽
密集型母线槽结构特点:
　　1）散热能力较强
　　密集型母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。
　　接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。
　　2）新一代环保产品
　　密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。
　　3）布线灵活
　　密集型母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。
　　封闭母线槽（简称母线槽）是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽（分带插孔和不带插孔两种）、Ｌ型垂直（水平）弯通母线、Ｚ型垂直（水平）偏置母线、Ｔ型垂直（水平）三通母线、Ｘ型垂直（水平）四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。
　　高强度封闭母线槽（ＣＦＷ）。
　　其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至１３ｍ长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有１８ｍｍ的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。
　　空气式插接母线槽（ＢＭＣ）。
　　由于母线之间接头用铜片软接过渡，在南方天气潮湿，接头之间容易产生氧化，形成接头与母线接触不良，使触头容易发热，故在南方极少使用。并且接头之间体积过大，水平母线段尺寸不一致，外形不够美观。
　　密集绝缘插接母线槽（ＣＭＣ）。
　　其防潮、散热效果较差。在防潮方面，母线在施工时，容易受潮及渗水，造成相间绝缘电阻下降。母线的散热主要靠外壳，由于线与线之间紧凑排列安装，Ｌ２、Ｌ３相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于３ｍ的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。插接式母线槽属树干式系统，具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。
