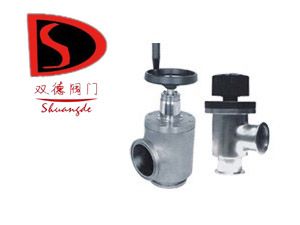

GD高真空挡板阀

价格：电询 产地：浙江永嘉 型号：GD 永嘉县双德阀门有限公司 在线咨询

详情介绍更新时间：2011/12/31 16:37:18

■ GD型高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。

■ GD型－高真空挡板阀主要技术性能
　适用范围：Applicability 　105～1.3×10-4Pa(轴封为橡胶)
　105～1.3×10-5Pa(轴封为波纹管)
　阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.(轴封为橡胶)
　≤1.3×10-5Pa.L/S.(轴封为波纹管)
　适用温度：Applicable Temperature 　-25～+80℃(丁腈橡胶)
　-30～+150℃(氟橡胶)
■ GD型－高真空挡板阀主要零件材料
■　阀体、阀盖、阀杆：铝合金、碳钢或不锈钢密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
■ GD型－高真空挡板阀外形及连接尺寸(mm)
■ GD型－高真空挡板阀快卸法兰连接
　Model
型号 DN D1 D A H P 法兰标准
GD-J10(b) 10 12.2 30 40 124.5 60 GB4982
GD-J16(b) 16 17.2 30 40 124.5 60
GD-J25(b) 25 26.2 40 50 134.5 78
GD-J32(b) 32 34.2 55 58 153 78
GD-J40(b) 40 41.2 55 65 160.5 78
GD-J50(b) 50 52.2 75 70 203 78
■ GD型－高真空挡板阀活套法兰连接
　Model
型号 DN D1 Do D2 A P H n-φc Dny预抽口 法兰标准
GD-J50 50 110 90 55 70 78 203 4-φ9　GB6070
GD-J63 63 130 110 68 88 160 380 4-φ9　
GD-J80 80 145 125 85 98 160 400 8-φ9　
GD-J100 100 165 145 105 108 160 420 8-φ9　
GD-J(S)160 160 225 200 165 158 160 575 8-φ11 DN40 GB4982
GD-J(S)200 200 285 260 208 200 160 655 12-φ11 DN50 GB6070
GD-J(S)250 250 335 310 258 208 250 690 12-φ11 DN63 GB6070
GD-J(S)320 320 425 395 328 250 250 785 12-φ14 DN80 GB
