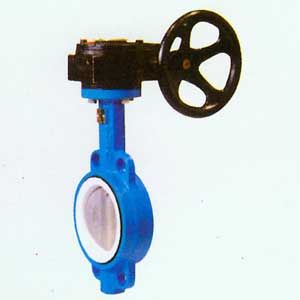

D371F-10衬氟蝶阀

价格：电询 产地：天津 品牌：科科 型号：D371F-10 规格：DN40-1200 天津市科科阀门制造有限公司 在线咨询

详情介绍更新时间：2011/10/11 8:32:05

D371F衬氟蝶阀用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。


主要零件及材料
零件名称 材料
上下阀体 铸铁、铸钢、不锈钢、衬F
阀座 铸钢
带杆蝶板 F4、F46
填料 F4、F46
衬垫 硅橡胶
蜗轮手柄 QT400-15球墨铸铁
衬氟蝶阀标准
技术规范
设计标准 GB/T 12238
结构长度 GB/T 12221
法兰标准 JB/T79.1-1994
 GB/T913.1-2000
检验试验 GB/T 13927-2000
驱动方式 蜗轮、手动、电动、气动
公称通径DN 外形尺寸 连接尺寸
 　L 　H1 　H2 1.0MPa 1.6MPa
    D D1 Z-φd D D1 Z-φd
50 43 143 85 160 125 4-φ18 160 125 4-φ18
65 46 157 93 180 145 4-φ18 180 145 4-φ18
80 46 178 100 195 160 4-φ18 195 160 8-φ18
100 52 185 110 215 180 8-φ18 215 180 8-φ18
125 56 206 120 245 210 8-φ18 245 210 8-φ18
150 56 225 160 280 240 8-φ23 280 240 8-φ23
200 60 275 245 335 295 8-φ23 335 295 12-φ23
250 68 326 260 390 350 12-φ23 405 355 12-φ26
300 78 333 300 440 400 12-φ23 460 410 12-φ26
350 90 393 320 500 460 16-φ23 520 470 16-φ20
400 102 438 330 565 515 16-φ26 580 525 16-φ30
450 114 488 380 615 565 20-φ26 640 585 20-φ30
500 127 540 390 670 620 20-φ26 715 650 20-φ33
600 154 615 450 780 725 20-φ30 840 770 20-φ36
700 165 660 480 895 840 24-φ30 910 840 24-φ36
800 190 720 580 1010 950 24-φ34 1020 950 24-φ39
900 203 785 625 1110 1050 28-φ34 1120 1050 28-φ39
1000 216 900 660 1220 1160 28-φ34 1255 1170 28-φ42
1200 254 1070 780 1450 1380 32-φ41 1485 1390 22-φ48
报价说明：
1.本产品按相关标准生产、质量三包，质保期一年.　
2.以上报价均含有17%的增值税，但不包含物流运费.
3.由于市场原材料价格波动或供需变化，个别产品价格会有所变动，请以我们专业销售人员的报价为准，对此带来的不便，请您谅解。 感谢您访问我们网站，如有任何疑问.请来电垂询！我们一定会尽心尽力为您提供优质的服务！
