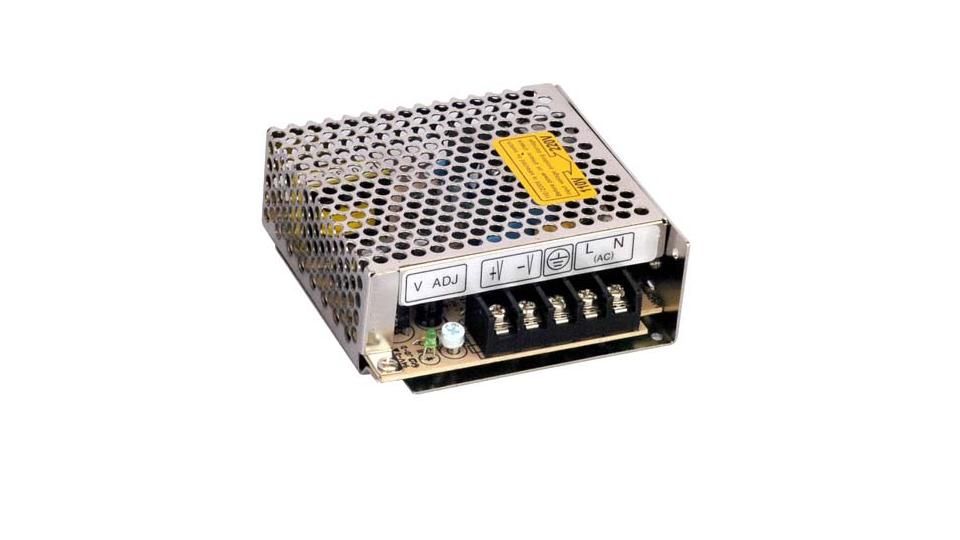

LED开关电源LC-S-25系列

价格：电询 产地：中山市 品牌：联诚 型号：LC-S-25系列 中山市联诚电子有限公司 在线咨询

详情介绍更新时间：2011/12/1 12:53:10

低价格、高可靠

105℃输出电容器

全球适用AC输入电压

效率高、工作温度低

软启动电流、有效降低AC输入冲击

有短路保护、过载保护

体积小、重量轻

100%满负荷烧机测试

内装EMI滤波器、纹波极小

　

型号


性能 LC-S-25-5 LC-S-25-12 LC-S-25-15 LC-S-25-24
直流输出电压 5V 7.5V 12V 24V
输出电压容差(注2) ±2% ±1% ±1% ±1%
额定输出电流 5A 18A 12A 6A
输出电流范围 0-5A 0-2.1A 0-1.7A 0-1.1A
纹波及噪音(注3) 50mVp-p 100mVp-p 100mVp-p 100mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.3% ±0.2%
负载稳定度(注5) ±1% ±0.5% ±0.3% ±0.2%
直流输出功率 25W 25.2W 25.5W 26.4W
效率 72%/115VAC 76%/115VAC 77%/115VAC 80%/115VAC
直流电压可调范围 +10,-5% ±10% ±10% ±10%
输入电压范围 85～264VAC/47～63VAC;120～370VDC
输入电流 0.6A/115V 0.35A/230V
冲击电流 冷启动电流 15A/115V 30A/230V
漏电流 <0.75mA/240VAC
过载保护 105%～150% 类型：PULSING HICCUP SHUTDOWN 复位：自动恢复

过电压保护 115%～135%
高温保护 ……
温度系数 ±0.03%℃(0～50℃)
启动、上升、保持时间 800ms,50ms,20ms/115VAC 300ms,50ms,80ms/230VAC
抗震性 10～500Hz,2G 10min./1周期,时长60分,各轴
耐压性 输入输出间：3KVAC，输入外壳：1.5KVAC，输出外壳：0.5KVAC

隔离电阻 输入输出间，输入与外壳，输出与外壳：0500VAC/100M Ohms
工作温度、湿度 -10℃～+60℃，20%～90%RH
存储温度、温度 -20℃～+85℃,10%～95RH
外形尺寸 99*97*35mm　
重量 0.37Kgs
安全标准 满足UL1012,TUV EN60950（IEC950，UL1950）认证
EMC标准 CISPR22（EN55022）IEC801-2，3，4，IEC555-2认证
注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
　　2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
　　3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
　　4、进线电压稳定度测试：满负载时进线*低电压到*高电压。
　　5、负载稳定度测试：负载从0%到100%。
　　6、C6必须拆除
