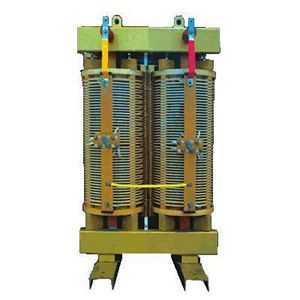

MRD-XHZ-II系列调匝式消弧线圈

价格：电询 产地：保定 品牌：明瑞 型号：MRD-XHZ 规格：55*55*55 保定明瑞光电科技有限公司 在线咨询

详情介绍更新时间：2015/7/30 9:55:32

我国的城市电网、农村电网及厂矿企业的供电系统的电压等级为6kV～66kV，一般采用中性点不接地方式。在电网发生单相接地时允许短时间内带故障运行（*长两小时），这就保证了供电的可靠性。但随着城市电网的快速发展，电缆线路所占比重增大，特别是在大型民用建筑以及住宅小区中，要求全部采用电缆供、配电。一般情况下电缆的电容电流比同等长度架空线的电容电流大25(三芯电缆)至50倍(单芯电缆)，使电网的电容电流已达到30～70A。致使在电网发生单相接地时，不能可靠地熄弧，容易发展成为相间短路，从而引起电网保护动作跳闸,不能确保一级负荷的供电可靠性。
电力行业标准«交流电气装置的过电压保护和绝缘配合» (DL/T620-1997)规定：3-10kV架空线、35kV、66kV系统单相接地故障电容电流超过10A；3-10KV电缆线路系统单相接地故障电容电流超过30A,应采用消弧线圈接地形式。为防止单相接地产生电弧,尤其是间歇电弧,而采取减小接地电流的措施。
近几年来国内一些厂家陆续研制开发了自动跟踪补偿消弧装置。它能自动跟踪电网参数的变化,自动测量电容电流,自动调整补偿电流, 过补、欠补均可运行，方式非常灵活。能较好地抑制弧光接地过电压、断线过电压和传递过电压等。消弧线圈的调谐方式可分为预调式和随调式两种。依据消弧线圈电抗的调节方法，可分为电动有载调匝式、直流偏磁式、调气隙式、调容式、短路高阻抗变压器式等等。
我公司生产的MRD-XHZ-II调匝式消弧线圈自动跟踪接地补偿成套装置实现了用快速动作的消弧线圈补偿使瞬时性单相接地故障自动消除，而对非瞬时性单相接地故障则在尽量短的时间内选出并跳开接地故障线路，既不影响电网的供电可靠性又降低了系统设备的绝缘要求。能适用于架空线路为主、电缆线路为主或它们以任何比例混合等的任何结构的配电网。该消弧线圈的调谐速度快，调节范围可以做到很宽，具有阶梯、线性调节特性，无谐波污染，可靠性高且损耗小，提高了电网运行的安全性和供电质量。

1.系统简介
MRD-XHC-II系列有载开关调匝式消弧线圈自动跟踪接地补偿成套装置，利用有载开关调节实现消弧线圈等值电抗的变化。消弧线圈的可调范围宽，对电网的适应能力强。使用有载开关实现0秒补偿。微机控制器采用内嵌式工控机, 自动检测、识别电网的运行状态。在电网正常运行时,实时跟踪计算电网对地电容电流及补偿电网的脱谐度;在发生单相接地时实现快速、合理的补偿。可选配小电流接地选线装置准确报出接地出线。
2. 工作原理
所谓调匝式消弧线圈就是通过有载开关换档改变消弧线圈电感电流， 由于感性电流和容性电流的相位相差180°，两者进行算术运算，抵消电网接地时的电容电流。
调匝式自动跟踪消弧线圈补偿成套装置由接地变压器、有载开关、消弧线圈、阻尼电阻箱、微机控制器(装于控制屏中)、控
